放音单片集成电路图
[09-13 20:18:00] 来源:http://www.88dzw.com 音频电路图 阅读:8126次
文章摘要:TA2002F是东芝公司生产的放音单片集成电路,广泛应用于爱华、东芝系列随身听中。1.功能特点TA2002F集成电路内含偏置电路和独立的两组前置音频放大、磁带前迸/倒退切换电子开关、两组独立的后级功率放大以及磁带类型选择和纹波滤波等电路。其内电路万框图如图1所示。图1 TA2002F集成电路的内电路方框图TA2002F集成电路具有低工作电压范围(1.8-6V)、双声道立体声低噪声、开环增益高、谐波失真低、动态范围宽,内部电路带有前进/侄U退切换的电子开关,采用简卑的外接元件及开关就可控制证、反转和自动翻面循环放音等特点。2.主要特性参数TA2002F集成电路主要工作参数见表1所列。表1 TA2
放音单片集成电路图,标签:音频电路,电路图讲解,http://www.88dzw.comTA2002F是东芝公司生产的放音单片集成电路,广泛应用于爱华、东芝系列随身听中。
1.功能特点
TA2002F集成电路内含偏置电路和独立的两组前置音频放大、磁带前迸/倒退切换电子开关、两组独立的后级功率放大以及磁带类型选择和纹波滤波等电路。其内电路万框图如图1所示。

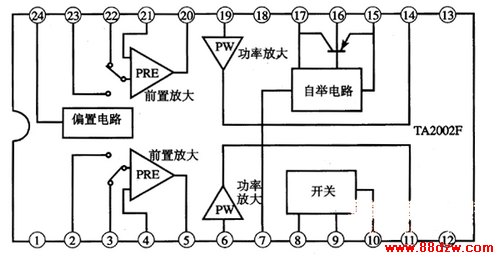

图1 TA2002F集成电路的内电路方框图
TA2002F集成电路具有低工作电压范围(1.8-6V)、双声道立体声低噪声、开环增益高、谐波失真低、动态范围宽,内部电路带有前进/侄U退切换的电子开关,采用简卑的外接元件及开关就可控制证、反转和自动翻面循环放音等特点。
2.主要特性参数
TA2002F集成电路主要工作参数见表1所列。
表1 TA2002F集成电路的主要工作参数
3.引脚功能及数据
TA2002F集成电路采用24脚双列扁平直插式塑料封装,其引脚功能及数拥见表2所列。

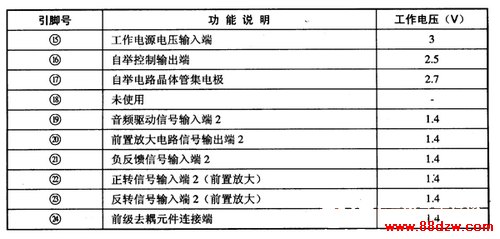

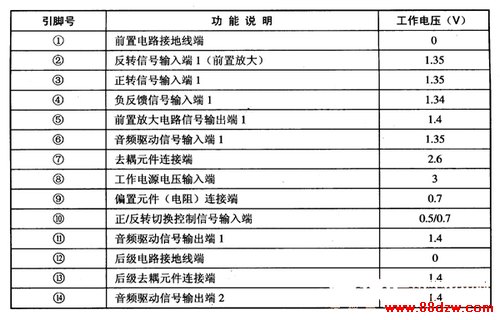

表2 TA2002F集成电路的引脚功能及数据
4.典型应用电路

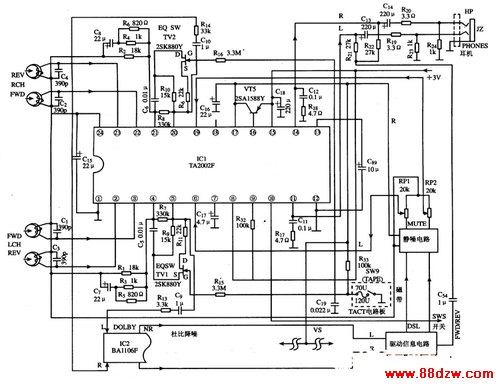

TA2002F集成电路的典型应用电路如图2所示。左、右声道磁头拾取的音频信号分别加到TA2002F的③、②脚和(22)、(23)脚上,经前置放大后从⑤、(20)脚输出,经VT1、VT2组成的磁带选择电路选择后再经杜比降噪、驱动信息电路、静噪电路从TA2002F⑥、(19)脚进入功放电路放大后从(11)、(14)脚输出驱动耳机发声。
提示:放音无声或异常故障,应先查TA2002F⑧、(15)脚上的工作电压,然后用一只0.2μF左右电容并接在⑤脚与⑥、(20)脚与(19)脚间,以确定故障的具体部位。
图2 TA2002F集成电路的典型应用电路
