　　T6668是日本东芝公司生产的语音处理集成电路，广泛应用于各种自录音留言电话机中，如飞利浦D9600系列录音电话等。

1.功能特点

　　T6668集成电路内部电路包括:由CMOS反向放大器构成的话筒放大器:负责模拟信号分解和数字信号合成的ADM分解合成电路及D/A(数/摸)变换电路:为外接存储器提供地址及控制信号的时钟、计数器及D/A  (动态存储器)接口用于提高语音信号质量的电压跟随器及带通滤波器;为方便配接计算机而设的CPU(中央处理器)接口，以及其他一些附属功能电路等。其内电路方框图如图1所示。

2.引脚功能

　　T6668集成电路采用标准的60脚扁平塑料封装结构，其引脚工作电压见表1所列，其引脚功能说明见表2所列。

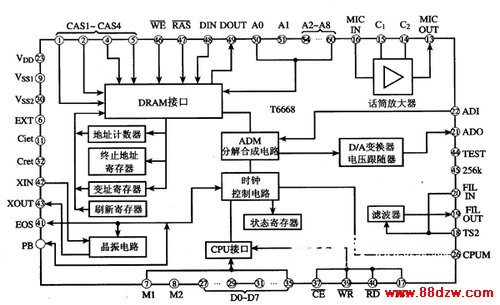

　　图1 T6668集成电路的内电路方框图

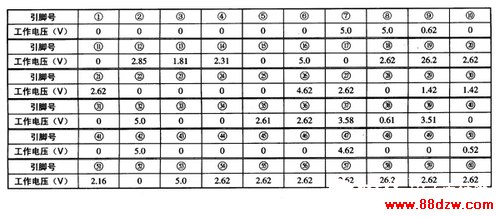

　　表1 T6668集成电路的工作电压

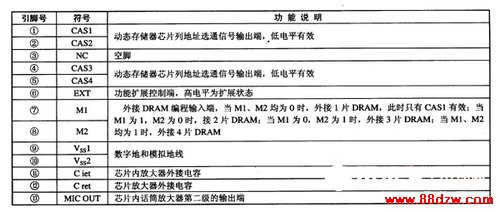

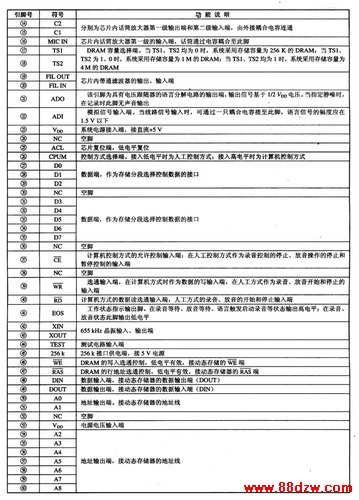

　　表2 T6668集成电路的引脚功能说明

3.典型应用电路

　　T6668集成电路构成的语音处理电路的典型应用电路如图2所示。

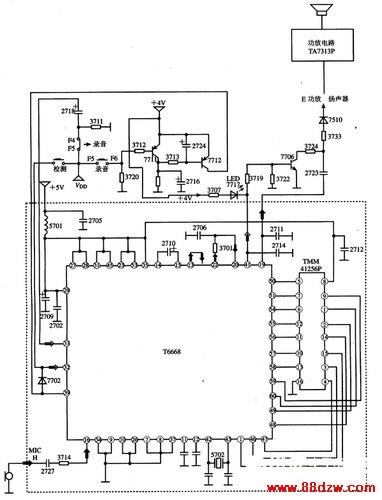

　　图2 T6668集成电路的典型应用电路

　　提示:T6668集成电路通常与动态存储器TMM41256P组合在一起使用。当无法进行录音时，先应捡查T6668集成电路(39)脚(WR)选通输入端上的约3.51V电压是否正常。若异常，应检查与该刊脚外接的分立元件，如外围元件正常，则多为T6668本身损坏。若(39)脚电压正常，再测(46)脚是否为低电平。若异常，应查T6668或TMM41256P本身是否损坏。若不能录音，也同时不能放音和听取留言，则应重点检查T6668(42)、(43)脚外接的5072晶振是否失效。
