语音合成芯片T6668和单片机8031的接口电路图

[09-13 20:14:48]   来源:http://www.88dzw.com  音频电路图   阅读:8688

文章摘要:相关元件PDF下载:T6668 8031 41256 LM386 T6668和单片机8031的接口电路所下图所示: T6668和单片机8031的接口电路两种模式下录音/放音的流程图如图(1)、(2)、(3)、(4)所示: 图(1)标记索引模式下的声音录制流程图 图(2) 标记索引模式下的声音再生流程图 图(3)直接模式下声音录制的流程图 图(4)直接模式下声音再生的程序框图下面是CPU操作下,采用直接模式的声音录制时的程序清单。其流程图见图(3)。 首先假定比特率的设定值存在R7寄存器中,起始地

语音合成芯片T6668和单片机8031的接口电路图,标签:音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载:


T6668   8031   41256   LM386

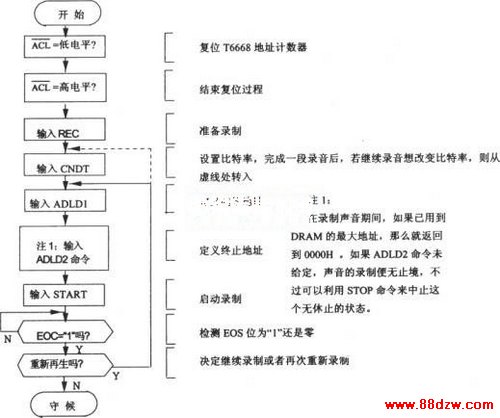

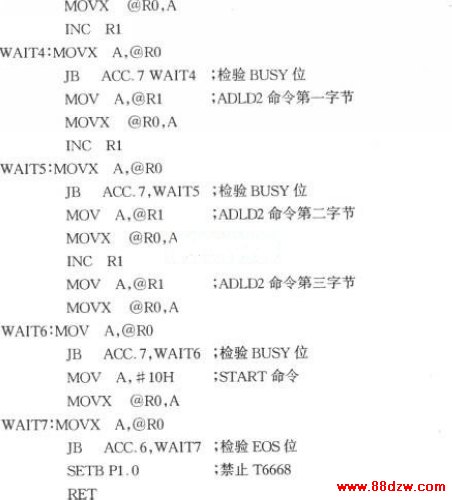

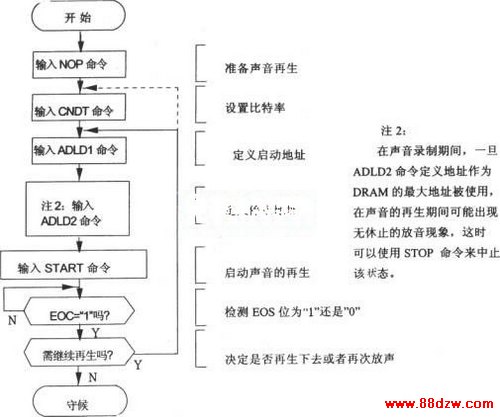

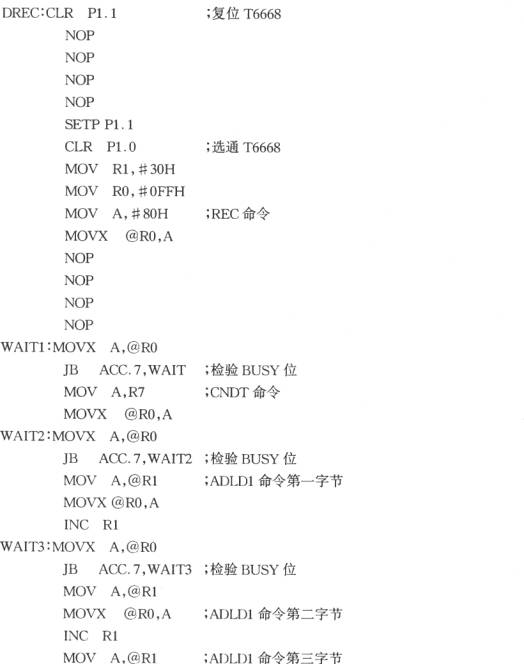

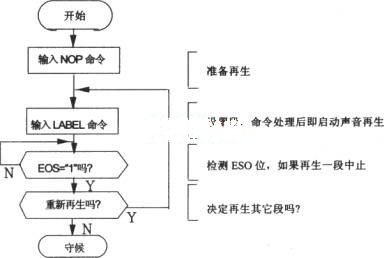

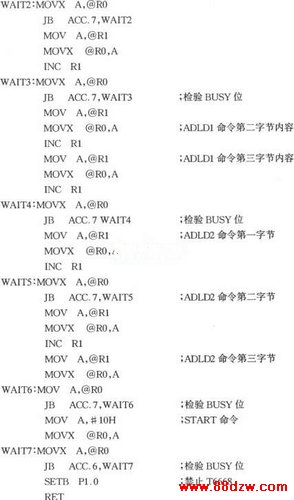

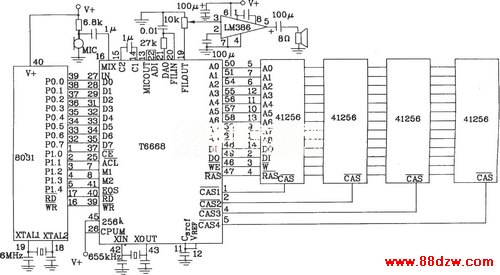

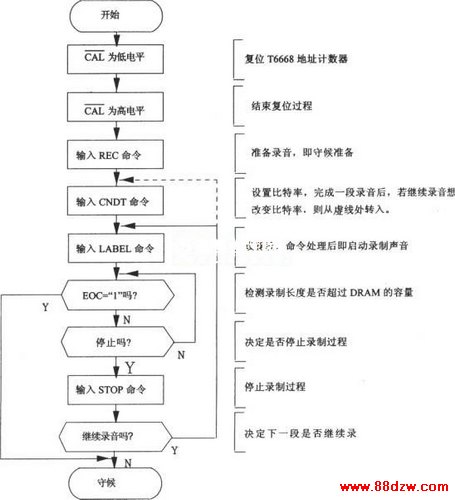

T6668和单片机8031的接口电路所下图所示:           T6668和单片机8031的接口电路两种模式下录音/放音的流程图如图(1)、(2)、(3)、(4)所示:          图(1)标记索引模式下的声音录制流程图        图(2) 标记索引模式下的声音再生流程图         图(3)直接模式下声音录制的流程图         图(4)直接模式下声音再生的程序框图下面是CPU操作下,采用直接模式的声音录制时的程序清单。其流程图见图(3)。 首先假定比特率的设定值存在R7寄存器中,起始地址和终止地址存放在30H开始的6个连续字节单元中。图(1)、(2)为标记索引模式下声音录制和再生的程序框图,程序清单略。 下面是直接模式下声音再生的程序清单,还是假定R7存放比特率的值,以30H为首地址的连续个单元存放放音的起始地址和停止地址。程序框图参见图(4)
