语音处理组件S-12应用电路图

文章摘要：相关元件PDF下载：S-12 S-12语言处理组件是将语言处理芯片CTV-301和静态存储器SRAM 62256组合在一块 软封装的芯片上，芯片间连线都已做好的组合器件，外部有与标准双列直插24脚集成电路相一致的引脚。 基本特点： ①S-12组件无需外接存储器，组件内已有256k的静态存储器。 ②录、放音最长时间为l2s。 ③静态微功耗特性，静态时仅耗电5uA。 ④电源采用单一直流+5V供电。 ⑤外型、引脚间距同24脚双列直插集成电路。S-12组件引脚图： S-12组件引脚图 S-12组件应用电路图

语音处理组件S-12应用电路图,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

S-12

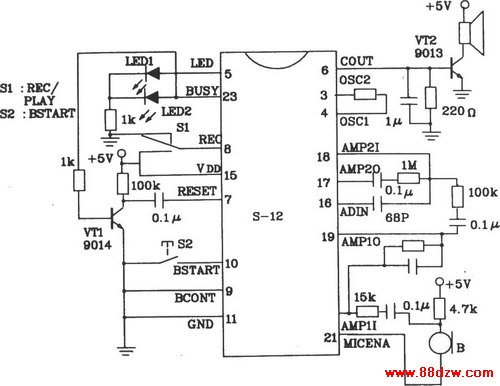

S-12语言处理组件是将语言处理芯片CTV-301和静态存储器SRAM 62256组合在一块 软封装的芯片上，芯片间连线都已做好的组合器件，外部有与标准双列直插24脚集成电路相一致的引脚。   基本特点：    ①S-12组件无需外接存储器，组件内已有256k的静态存储器。    ②录、放音最长时间为l2s。    ③静态微功耗特性，静态时仅耗电5uA。    ④电源采用单一直流+5V供电。    ⑤外型、引脚间距同24脚双列直插集成电路。S-12组件引脚图：      S-12组件引脚图            S-12组件应用电路图
