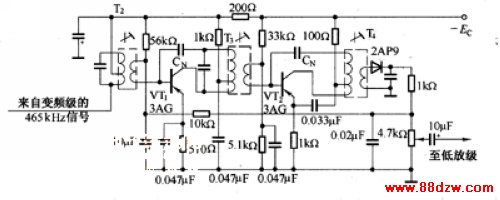

　　下图所示的是一般半导体收音机常用的中频放大电路。变频电路产生的465kHz中频信号由中频变压器T2的次级送往VT2进行放大，放大后的信号再由T3中频变压器送至VT3再一次放大，然后由T4中频变压器送到检波器进行检波，检波后的信号送往低频放大级进行放大。

　　电路中的CN为中和电容，用来抑制可能发生的中频寄生振荡。

　　图　收音机中频放大电路

收音机中频放大电路
