简易听音电路图
[09-13 20:12:45] 来源:http://www.88dzw.com 音频电路图 阅读:8362次

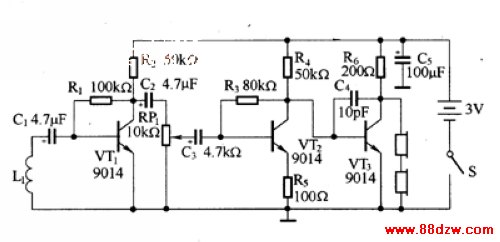

文章摘要:这是一个教学用的简易听音电路,如图所示。由VT1组成前置音频放大电路,VT2、VT3组成两级直鹅低频放大电路。L1为音频接收线圈,在L1上感应出的低频信号经C1辅合至放大电路进行放大,由耳机发出声响。RP1用来调节音量。 图 简易听音电路
简易听音电路图,标签:音频电路,电路图讲解,http://www.88dzw.com这是一个教学用的简易听音电路,如图所示。由VT1组成前置音频放大电路,VT2、VT3组成两级直鹅低频放大电路。L1为音频接收线圈,在L1上感应出的低频信号经C1辅合至放大电路进行放大,由耳机发出声响。RP1用来调节音量。
图 简易听音电路
