　　AN7124是松下公司生产的双声道音频功率放大集成电路，在采用松下系列机芯组装的大屏幕彩色电视机中应用较广泛。

1.功能特点

　　AN7124集成电路内部主要由两路功能相同的功率放大电路、待机控制电路、静噪控制电路，以及过热与短路保护等电路组成。其单声道输出功率约为15W。

2.引脚功能及数据

　　AN7124集成电路采用12脚单列直插式封装，其引脚功能及数据见表1所列。

　　提示:AN7124集成电路的②脚、①脚工作状态异常时，会导致无声音，应先注意对其进行检查.

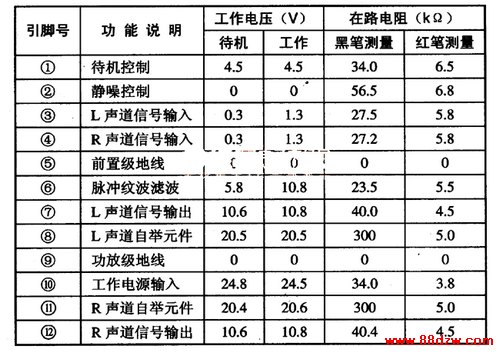

　　表1 AN7124集成电路的引脚功能及数据
