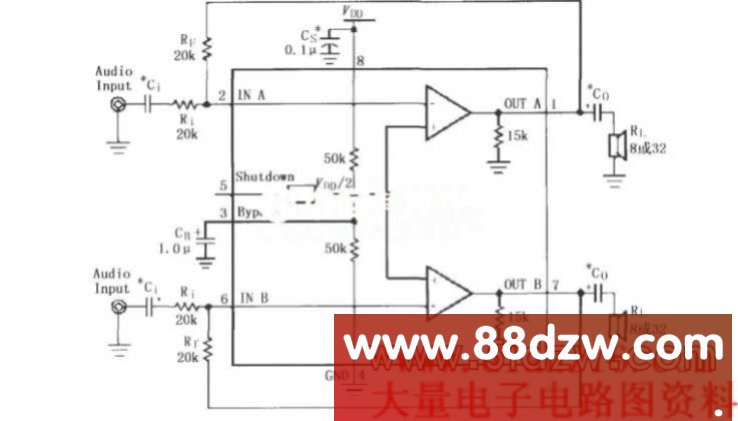

如图所示为LM4880／4881用于双声道放大器的典型电路。左右声道音频信号分别输入LM4880(SOP／MSOP封装)的2、6脚，经过内部放大器放大后分别由1、7脚输出，经耦合电容Co加到各自声道的扬声器上。放大器增益由电阻Ri和RF决定，即Av=-RF／Ri。放大器的最大功耗为PDMAX=VDD²／2π²RL。输入端输出端外接电阻和电容分别决定输入和输出-3dB带宽：Ci≥l／2π×20kΩ×20Hz，采用0．39μF(约)；Co≥1／(2π×8Ω×20Hz)，采用约1000μF。LM4880的5脚外接关断控制，当5脚接VDD(高电平)时禁止工作；当5脚接地(低电平)时允许工作。
