高品质56W音频功率放大器LM3875

文章摘要：相关元件PDF下载：LM3875 LM3875是高品质音频功率放大器，能够输出56W连续平均功率，带动8Ω负载，在f=20Hz～20kHz范围内总谐波失真及噪声(THD+N)为0．1％。LM3875利用其自身尖峰瞬间温度(oKe)(SpiKeTM)保护电路提供固有的动态保护区域(SOA)，使其性能等级高于离散混合放大器。SpiKeTM保护手段包括：输出过压、欠压、过载、温度失控和瞬间温度尖峰。LM3875具有极好的信噪比(>95dB最小值)，典型低噪声基底值为2．0μV。在整个音频频率范围内，额定输出到额定负载时，有着极低的总谐波失真及噪声值，(THD+N)为0．06％，提供极好的线

高品质56W音频功率放大器LM3875,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM3875

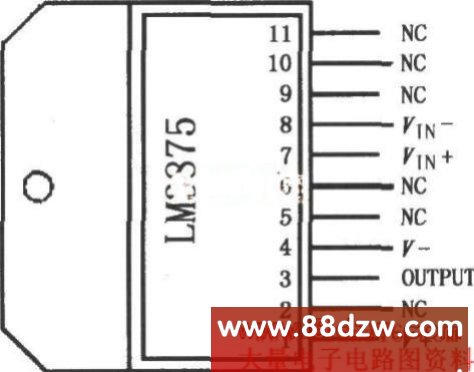

LM3875是高品质音频功率放大器，能够输出56W连续平均功率，带动8Ω负载，在f=20Hz～20kHz范围内总谐波失真及噪声(THD+N)为0．1％。LM3875利用其自身尖峰瞬间温度(^oKe)(SpiKe^TM)保护电路提供固有的动态保护区域(SOA)，使其性能等级高于离散混合放大器。SpiKe^TM保护手段包括：输出过压、欠压、过载、温度失控和瞬间温度尖峰。LM3875具有极好的信噪比(>95dB最小值)，典型低噪声基底值为2．0μV。在整个音频频率范围内，额定输出到额定负载时，有着极低的总谐波失真及噪声值，(THD+N)为0．06％，提供极好的线性，IMD(SMPTE)典型额定值0．004％。LM3875可用于立体声组件、有源音箱、环绕声放大器、高端立体声电视TVs等，其引脚排列如图所示。
