　　CP2126是一种专为以恒定电流驱动白光LED而设计的升压型DC／DC变换器。该器件可以利用一节锂离子电池来驱动2～4个串联的白光LED。采用白光LED串联连接的方法可以提供给每个白光LED相等的电流，因而获得均匀的亮度。CP2126的开关频率为900kHz，因而可使用小巧的外部电感、电容组件。CP2126可以使用0.22μF的输出电容，因此与其他的方案相比，它具有占用PCB空间小和成本低的优势。CP2126使用的反馈电压仅为95mV，最大限度地降低了电流调节电阻的功耗，从而提高了效率。

　　（1）CP2126的技术特性

　　CP2126的主要技术特性如下。

　　①可由一个3.2V电源驱动多达4个串联的白光LED。

　　②高效率：85％（典型值）。

　　③只需0.22μF的输出电容。

　　④稳定的20V双极开关。

　　⑤工作开关频率为900kHz，可采用高度仅为1mm的小型电感器。

　　⑥工作环境温度符合工业标准：－40～85℃。

　　⑦采用扁平的SOT23-5L封装。

　　（2）CP2126的典型应用电路

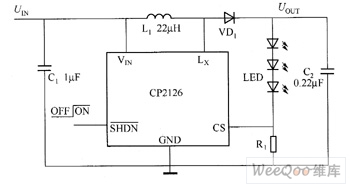

　　CP2126的应用领域有：移动电话、数码相机、MP3播放器、PDA、笔记本电脑、GPS接收机。CP2126的典型应用电路如图所示。

　　图 CP2126的典型应用电路
