T6321A具有宽电压输入范围，转换效率可达到80％以上，工作稳定，抗干扰强，电路简单，散热性能好（IC底部有供散热的芯片，利用它至少可使IC核心温度降低10℃，可延长IC的使用寿命）等特点。T6321A的主要技术特性如下。

　　①恒流输出：350mA。

　　②输入直流电压范围：6.0～18V。

　　③封装类型：SOT23-3。

　　④工作温度：－40～＋85℃。

　　⑤最大焊接温度：260℃。

　　T6321A驱动LED电路如图1所示。

　　图1T6321A驱动LED电路

　　T6325A具有低压输入，恒流精度高（±2％），转换效率可达到85％以上，工作稳定，抗干扰强，电路简单，散热性能好（IC底部有供散热的芯片，利用它至少可使IC核心温度降低10℃，可延长IC的使用寿命）等特点。T6325A为一路输出，在实际应用中可根据需要来调节，T6325A的封装形式为SOP-8和TO-252，主要应用于3W和5W的低压MR16（LED灯具型号）、手电筒、台灯、灯杯、射灯、投光灯等。T6325A的主要技术特性如下。

　　①输入电压：7～24V。

　　②恒流输出：最大达到700mA。

　　③工作温度：－40～＋85℃。

　　④最大焊接温度：300℃。

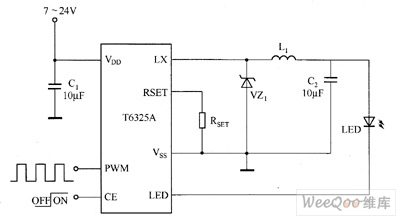

　　T6325A驱动LED电路如图2所示。

　　图2 T6325A驱动LED电路
