　　无论是自制的还是成品电路，最简单的双平衡电路要数图所示电路。该电路使用一个环形二极管混频器与平衡的输入、输出及LO端口，能实现30～60dB的端口间隔离，在实际电路中特性也很好。图所示的双平衡混频器被业余电子爱好者与无线电爱好者广泛使用于多种设计中，从直接变频接收机、单边带发射机到高性能短波接收机。设计得好的话，仅仅一个双平衡混频器就可以工作于极宽的频率范围。有的型号声称能工作在1～500MHz，工作的中频输出范围能从直流到500MHz。

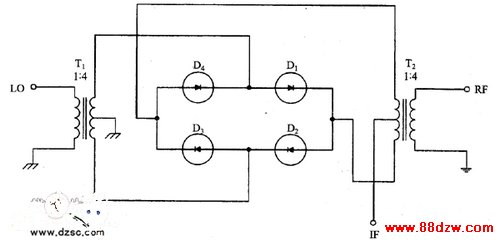

　　图 二极管双平衡混频器

　　二极管（D1～D4）可以用常规的VHF／UHF硅二极管，比如1N914和1N4148。但是如果使用肖特基热载流子二极管，如1N5820和1N5822，可以达到非常优越的性能。无论选用哪种二极管，四个管子应当匹配。对于硅管，通过使用波形记录器进行比较达到最佳匹配。但如果达不到，则至少要保证正向／反向电阻读数相匹配。肖特基二极管的匹配要保证当通过5～10mA的正向电流时，所选用的管子有相同的正向压降。
