　　下图为一个用电压可变电容二极管（变容二极管）实现调谐功能的调谐输入电路。总的调谐电容由调整电容C1、固定电容C2和变容二极管的结电容D1并联组成，并和变压器次级线圈L2形成共振回路。为了减小串联组合电容C₃／C_D1的影响，电容C3设定值通常要比二极管的电容大。其他情况下为使二极管的电容值成为共振回路电容中的一部分，电容C3的值也和二极管的电容值很接近。

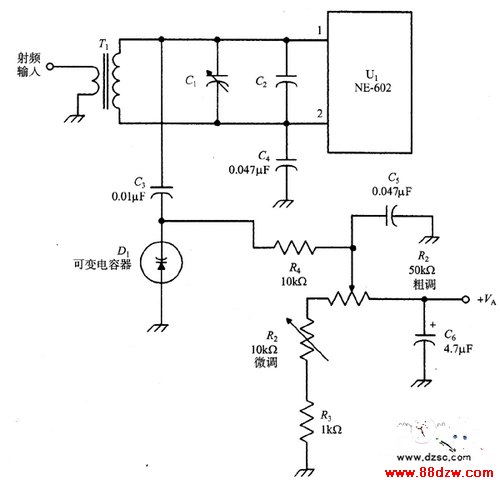

　　图 NE-502的变容二极管调谐输入电路

　　变容二极管通过改变加在二极管上的反向偏置电压来实现调谐。调谐电压Vt，由R1、R2和R3组成的分压计来设置。主要调频分压电阻R1可以用单圈模型，但为了实现最好的调谐控制还是采用10～15圈的分压计。性能良好的调谐分压计可以是一个安装在面板上的模型，用于波带扩展控制或用来调节调谐电路。

　　用于调谐电路的电压VA必须是经过很好校准的。否则，调谐将会随着电压改变而漂移。一些设计者用三端集成电路（IC）调整器来实现VA，但严格来讲也没有这个必要。更普遍的情况是用一个低功耗9V三端IC电压调整器同时为NE-602和调谐网络提供稳定的电源。然而，这仅仅适用于能够在设定频率范围内实现准确调频的二极管的工作电压不超过＋9V。不幸的是，很多变容二极管要求的变压范围在＋1～＋37V才能实现完整的电容变化。

　　在适当的时候，振荡电路使用如图中的电路，由锯齿波（用来频率扫描）或数字模拟转换器（用作可控计算机的频率选择）来调谐。
