带温度补偿的二极管检测输入功率的电路图
[09-13 19:53:09] 来源:http://www.88dzw.com 光电电路图 阅读:8629次

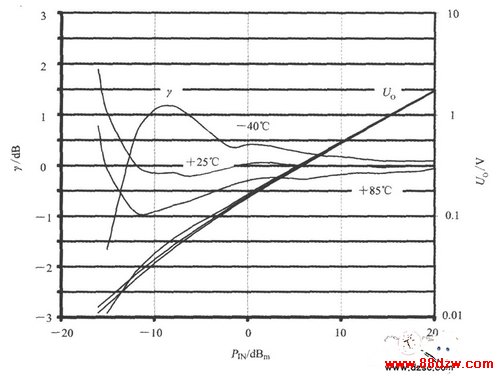

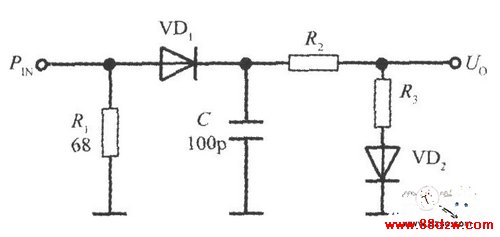

文章摘要:如图所示为带温度补偿的二极管检测输入功率的电路。该电路增加了温度补偿二极管VD2,可对二极管VD1的整流电压进行温度补偿。二极管具有负的温度系数,当温度升高时VD1的压降会减小,但VD2的压降也同样地减小,最终使输出电压仍保持恒定。补偿后Uo与PIN、误差γ的特性曲线如下图所示,图中给出了当环境温度分别为+25℃、-40℃和+85℃时的误差曲线。
带温度补偿的二极管检测输入功率的电路图,标签:光电电路,电路图讲解,http://www.88dzw.com如图所示为带温度补偿的二极管检测输入功率的电路。该电路增加了温度补偿二极管VD2,可对二极管VD1的整流电压进行温度补偿。二极管具有负的温度系数,当温度升高时VD1的压降会减小,但VD2的压降也同样地减小,最终使输出电压仍保持恒定。补偿后Uo与PIN、误差γ的特性曲线如下图所示,图中给出了当环境温度分别为+25℃、-40℃和+85℃时的误差曲线。
