用二极管检测输入功率电路图
[09-13 19:53:07] 来源:http://www.88dzw.com 光电电路图 阅读:8884次

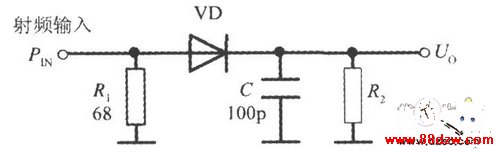

文章摘要:用二极管检测输入功率的电路如图所示,这是一个简单的半波整流、滤波电路,该电路的总输入电阻为50Ω。VD为整流管,C为滤波电容。射频输入功率PIN经过整流滤波后得到输出电压Uo。在不同环境温度下Uo与PIN的关系曲线下图所示。由图可见,仅在环境温度为+25oC下Uo与PIN近似呈线性关系,当环境温度升高或降低时Uo会显著降低。
用二极管检测输入功率电路图,标签:光电电路,电路图讲解,http://www.88dzw.com用二极管检测输入功率的电路如图所示,这是一个简单的半波整流、滤波电路,该电路的总输入电阻为50Ω。VD为整流管,C为滤波电容。射频输入功率PIN经过整流滤波后得到输出电压Uo。在不同环境温度下Uo与PIN的关系曲线下图所示。由图可见,仅在环境温度为+25oC下Uo与PIN近似呈线性关系,当环境温度升高或降低时Uo会显著降低。
Tag:光电电路图,光电电路,电路图讲解,电子电路图 - 光电电路图
