光敏三极管组成的光触发开关

文章摘要：相关元件PDF下载：μA741 如图所示电路采用了达林顿型光敏三极管和运算放大器，所以很微弱的光线即可使电路翻转。当把R1和光敏管的位置对调，或且将运算放大器的反相和同相输入端对调位置，就可以把该电路修改为暗触发开关。

光敏三极管组成的光触发开关,标签：光电电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

μA741

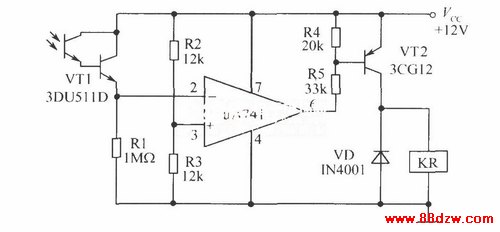

如图所示电路采用了达林顿型光敏三极管和运算放大器，所以很微弱的光线即可使电路翻转。当把R1和光敏管的位置对调，或且将运算放大器的反相和同相输入端对调位置，就可以把该电路修改为暗触发开关。
