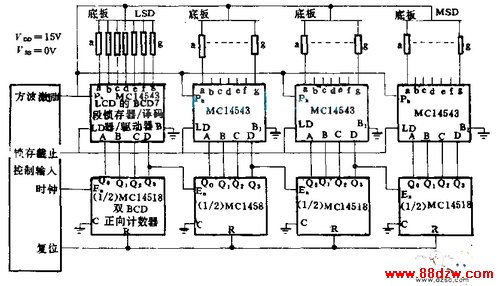

4位直接驱动液晶显示电路图

文章摘要：液晶显示的每一位都有单独的计数器、锁存器、译码器和驱动器。激励信号也馈给LCD（液晶显示）底板，当把显示段断开时，底板和显示段驱动信号其相位和幅度相同，使其显示希两端无电压。当显示段被激励时，其激励信号相位大于180°，所以方波电压是IC电源电压值的2倍。从级联的MC14518双BCD计数器可产生BCD码输入信号。欢迎转载,信息来自www.88dzw.com

4位直接驱动液晶显示电路图,标签：光电电路,电路图讲解,http://www.88dzw.com

　　液晶显示的每一位都有单独的计数器、锁存器、译码器和驱动器。激励信号也馈给LCD（液晶显示）底板，当把显示段断开时，底板和显示段驱动信号其相位和幅度相同，使其显示希两端无电压。当显示段被激励时，其激励信号相位大于180°，所以方波电压是IC电源电压值的2倍。从级联的MC14518双BCD计数器可产生BCD码输入信号。
