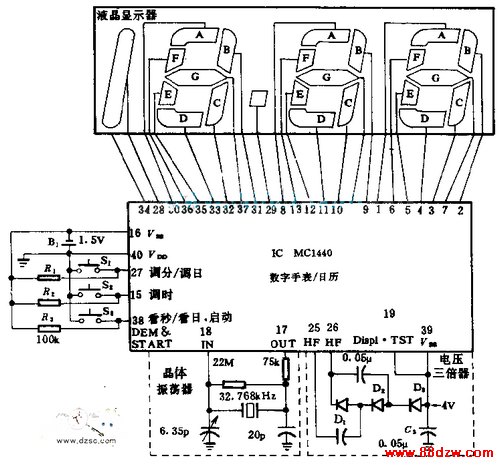

1．5v液晶显示电路图

文章摘要：Motorola 公司的MC1440 CMOS 集成电路完成计时、显示日历的功能。32.768KHZ的NT切割型石英晶体和微调电容产生时基信号。本显示器电路仅用1.5V的AAA电池，手表电路可工作一年以上，准确度在±1min以内。肖特基二极管MBD101所组成的电压三倍器将1.5V电池输出电压变换为4V，供液晶显示器使用。欢迎转载,信息来自www.88dzw.com

1．5v液晶显示电路图,标签：光电电路,电路图讲解,http://www.88dzw.com

　　Motorola 公司的MC1440 CMOS 集成电路完成计时、显示日历的功能。32.768KHZ的NT切割型石英晶体和微调电容产生时基信号。

　　本显示器电路仅用1.5V的AAA电池，手表电路可工作一年以上，准确度在±1min以内。肖特基二极管MBD101所组成的电压三倍器将1.5V电池输出电压变换为4V，供液晶显示器使用。
