LM567通用音调译码器集成电路的应用
[11-21 23:05:33] 来源:http://www.88dzw.com 器件应用 阅读:8481次
文章摘要:567为通用音调译码器,当输入信号于通带内时提供饱和晶体管对地开关,电路由I与Q检波器构成,由电压控制振荡器驱动振荡器确定译码器中心频率。用外接元件独立设定中心频率带宽和输出延迟。主要用于振荡、调制、解调、和遥控编、译码电路。如电力线载波通信,对讲机亚音频译码,遥控等。用外接电阻20比1频率范围 逻辑兼容输出具有吸收100mA电流吸收能力。 可调带宽从0%至14% 宽信号输出与噪声的高抑制 对假信号抗干扰 高稳定的中心频率 中心频率调节从0.01Hz到500kHz 电源电压5V--15V,推荐使用8V。 应用举例:输入端接104电容,输出端接上拉电阻10K,C1、C2为1uF。R1、C1决定振
LM567通用音调译码器集成电路的应用,标签:电子小制作,电子制作网,http://www.88dzw.com 567为通用音调译码器,当输入信号于通带内时提供饱和晶体管对地开关,电路由I与Q检波器构成,由电压控制振荡器驱动振荡器确定译码器中心频率。用外接元件独立设定中心频率带宽和输出延迟。
主要用于振荡、调制、解调、和遥控编、译码电路。如电力线载波通信,对讲机亚音频译码,遥控等。
用外接电阻20比1频率范围
逻辑兼容输出具有吸收100mA电流吸收能力。
可调带宽从0%至14%
宽信号输出与噪声的高抑制
对假信号抗干扰
高稳定的中心频率
中心频率调节从0.01Hz到500kHz
电源电压5V--15V,推荐使用8V。

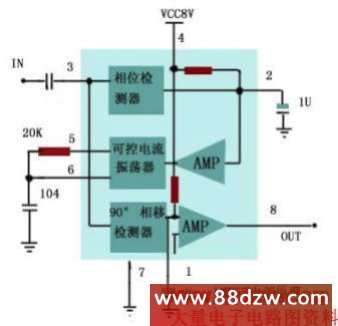

应用举例:输入端接104电容,输出端接上拉电阻10K,C1、C2为1uF。R1、C1决定振荡频率,一般C1为104电容,R1为10K--200K。电源电压为8V。
单通道红外遥控电路
在不需要多路控制的应用场合,可以使用由常规集成电路组成的单通道红外遥控电路。这种遥控电路不需要使用较贵的专用编译码器,因此成本较低。
单通道红外遥控发射电路如图1所示。在发射电路中使用了一片高速CMOS型四重二输入“与非”门74HC00。其中“与非”门3、4组成载波振荡器,振荡频率f0调在38kHz左右;“与非”门1、2组成低频振荡器,振荡频率f1不必精确调整。f1 对f0进行调制,所以从“与非”门4输出的波形是断续的载波,这也是经红外发光二极管传送的波形。几个关键点的波形如图2所示,图中B′波形是A点不加调制波形而直接接高电平时B点输出的波形。由图2可以看出,当A点波形为高电平时,红外发光二极管发射载波;当A点波形为低电平时,红外发光二极管不发射载波。这一停一发的频率就是低频振荡器频率f1。 在红外发射电路中为什么不采用价格低廉的低速CMOS四重二输入“与非”门CD4011,而采用价格较高的74HC00呢?主要是由于电源电压的限制。红外发射器的外壳有多种多样,但电源一般都设计成3V,使用两节5号或7号电池作电源。虽然CD4011的标称工作电压为3~18V,但却是对处理数字信号而言的。因为这里CMOS“与非”门是用作振荡产生方波信号的,即模拟应用,所以它的工作电压至少要4.5V才行,否则不易起振,影响使用。而74HC系列的CMOS数字集成电路最低工作电压为2V,所以使用3V电源便“得心应手”了。74HC00的引脚功能如图3所示。
