　　二、元件选用
　　发射电路中，VT1和VT2用CS9013或CS9014等小功率晶体管，≥100。超声发射器件用SE05—40T，电源GB采用一块9V叠层电池,以减小发射器体积和重量。
　　接收电路中，VT1和3DJ6或是3DJ7等小功率结型场效应晶体管。VT2~ VT3用CS9013，≥100。VD1和VD2用IN4148。JK触发器263B。超声接收器件用SE05—40R，与SE05—40T配对使用。继电器K用HG4310型。
　　超声波遥控电扇变速器
　　一、工作原理

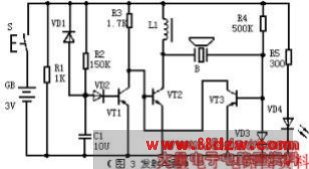

(图3)为发射电路。它采用的是国产蝙蝠牌FS—A5A型电风扇的遥控发射器。这种发射器具有体积小、耗电省、工作可靠、电路简单等特点。在使用时，每按一下发射键，发射器发出约为500ms的40KHZ的超声波。发射电路的工作原理如下。

　　VT2和VT3构成直接耦合正反馈振荡电路，B为40KHz超声发射器件，并兼振荡电路反馈先频元件。因此，此电路可准确地振荡于超声发射器件的中心频率40KHZ。VT1和R2、C1组成500ms延时电路。R1、VD1是C1的放电通路，当按下发射键S时，VT2构成的振荡电路工作，发出超声波，同时，电源通过R2向C1充电，当C1上的电位充到1.4V时(约经过500ms),VT1导通,VT2基极以及VT3集电极电位下降为0.3V左右,振荡器停止工作,当松开发射键S时,C1通过VD1和R1迅速放电,为下一次发射作好准备.VD3和R4构成发射指示电路,当按发射键时,VD3发光。

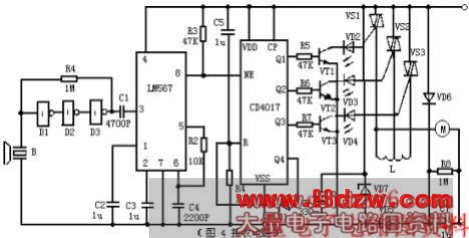

(图4)为接收电路。CMOS非门D1~ D3由R1偏置为线性放大器，总增益可达60bB以上，由于CMOS电路的输入阻抗较高，故能够很好与超声接收器件匹配。放大后的信号由C1耦合给锁相环译码器LM567的输入端3脚。当输入信号的频率落在其中心频率上时，LM567的逻辑输出端8脚由高电平变为低电平。

　　选频声控开关
　　此声控开关可由一特定音调的(500到2000Hz)声音来控制任一电器的开或关。由于它有一定的选频作用，故误动作的机率小。
　　电路设计为用音频电信号(达100mV)来控制，其控制信号源可以是电话、收音机、电唱机、录音机，从其中适当点用屏蔽线引来。如果想用声波遥控，加一个驻极体话筒和一级前置放大即可。
　　本装置的电路如图16所示。它的中心器件是一块拾音集成电路LM567，以及一个50mA的继电器。
　　一定音调的音频信号加至LM567的输入端(3脚)后，经内电路的放大、选频等处理，在其输出端8脚输出低电平(没有输入信号时为高电平)。这时，与其相接的一个PNP管(2N3906)导通，使接在集电极电路中的继电器吸动，从而以其接点去控制被控电器。若用以开机，则使用继电器的常开、动合接点；若用来关机，则应采用常合、动开式接点。
　　响应频率决定于接于第5、6脚的电位器和电容器的值，故调整10kΩ电位器可调节其响应频率。本机可接收的音频范围为500～2000Hz。
　　二极管1N4001用以保护晶体三极管。2N3906可以用其它任何型号的中、小功率PNP硅管代替。

　　红外光电探测器在静电对靶喷雾中的应用
　　摘 要：详细介绍了红外光电探测器，以及用红外光电探测器探测棉花的位置，实现对靶喷雾的设计。
　　农业是国民经济的基础，先进的植保技术是农业生产丰收的保障，现代植物病虫害防治仍然以化学药剂防治为主，我国常规施药方法和施药器械落后，大量农药流失到水体、土壤和大气中，农药的利用率低，防治成本高，并造成严重的环境污染，对某些害虫防治效果欠佳，先进的施药方法和施药器械的研究与开发对我国农业的持续发展,降低生产成本,特别是保护环境具有重要的作用。对靶喷雾是新近发展起来的高效低污染施药新技术，AGTECH公司研制的“Tree-sense”智能喷雾器采用了“沙漠风暴”中使用的探测敌人坦克的三维图像传感器，它能够根据作物的距离、形状进行有效喷雾;DURAND WAYLAND公司的“Smart Spray”喷雾器、“Tree-see”喷雾器使用了先进的声纳系统来进行目标的准确定位，这些装置精度高，但价格昂贵。根据我国国情，我们设计了红外光电探测器来进行目标的探测，并结合高压静电使雾滴带电，带电的雾滴作定向运动飞向植株，最后吸附在植株上，其命中率显著提高。这种红外探测器研制成本低、灵敏度高、体积小，加上与静电结合，就会达到与上述系统基本相同的效果。
