由LM567作译码器的DTMF红外遥控器

文章摘要：DTMF编码信号除了用专用的译码器译码外，还可采用锁相环音频译码器LM567进行译码。不过，由一只LM567译码后输出的频率信号，也只有一个频率，两只译码器输出的频率才能组成一组控制信号。如图是利用DTMF发射器发出红外遥控信号，通过两个LM567进行译码组成一路控制信号的红外遥控开关。电路由十二通道DTMF编码红外遥控发射器、红外接收电压放大器、通道信号译码器、开关控制器和继电器及其驱动电路组成。

由LM567作译码器的DTMF红外遥控器,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　

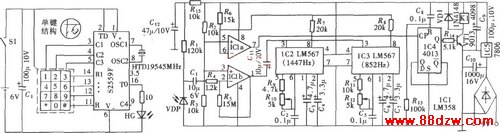

　　DTMF编码信号除了用专用的译码器译码外，还可采用锁相环音频译码器LM567进行译码。不过，由一只LM567译码后输出的频率信号，也只有一个频率，两只译码器输出的频率才能组成一组控制信号。如图是利用DTMF发射器发出红外遥控信号，通过两个LM567进行译码组成一路控制信号的红外遥控开关。电路由十二通道DTMF编码红外遥控发射器、红外接收电压放大器、通道信号译码器、开关控制器和继电器及其驱动电路组成。
