　　图4为红外接收解调控制电路。图中，IC1是LM567。LM567是一片锁相环电路，采用8脚双列直插塑封。其⑤、⑥脚外接的电阻和电容决定了内部压控振荡器的中心频率f2，f2≈1/1.1RC。其①、②脚通常分别通过一电容器接地，形成输出滤波网络和环路单级低通滤波网络。②脚所接电容决定锁相环路的捕捉带宽：电容值越大，环路带宽越窄。①脚所接电容的容量应至少是②脚电容的2倍。③脚是输入端，要求输入信号≥25mV。⑧脚是逻辑输出端，其内部是一个集电极开路的三极管，允许最大灌电流为100mA。LM567的工作电压为4.75～9V，工作频率从直流到500kHz，静态工作电流约8mA。LM567的内部电路及详细工作过程非常复杂，这里仅将其基本功能概述如下：当LM567的③脚输入幅度≥25mV、频率在其带宽内的信号时，⑧脚由高电平变成低电平，②脚输出经频率/电压变换的调制信号；如果在器件的②脚输入音频信号，则在⑤脚输出受②脚输入调制信号调制的调频方波信号。在图4的电路中我们仅利用了LM567接收到相同频率的载波信号后⑧脚电压由高变低这一特性，来形成对控制对象的控制。

　　弄清了LM567的基本工作原理和功能后，再来分析图4电路便非常简单了。IC1是红外接收头，它接收发射器发出的红外信号，其中心频率与发射器载波频率f0相同，经IC1解调后，在输出端OUT输出频率为f1的方波信号，也就是与图1中A点波形相同的信号。我们将LM567的中心频率调到与发射器中“与非”门1、2振荡频率相同，即使f2= f1。则当发射器发射信号时，LM567便开始工作，⑧脚由高电平变为低电平，利用这个变化的电平便可去控制各种对象。利用图4的电路，我们可以做成遥控开关，遥控家里的各种家用电器。
　　实际上，利用图1和图4所示的电路，我们也可以较容易地将其改造成多路遥控电路。方法是：在发射器（图1）中将电阻R＊变成若干挡不同的数值，由此形成若干种频率不同的调制信号；在接收电路中，设置若干只LM567，其输入均来自红外接收头，各个LM567的振荡频率不同但与发射端一一对应。这样当发射器按压不同的按钮，接入不同的调制信号时，在接收端对应的LM567的⑧脚的电平就会发生变化，由此形成多路控制。严格说来，这属于一种频分多路，与数字编译码多路控制相比，缺点是调试比较复杂。但在有些场合，如在多路报警中，也有其一席之地。因在报警应用场合中，需要解决两路以上同时报警的问题时，用时分多路存在复杂的同步问题，在频宽允许的情况下用频分多路则很容易解决。
　　超声波遥控电路
　　1、超声波遥控电灯开关
　　这种遥控开关，电路简单，且免调试，非常适合初学者制作。
　　一、工作原理
　　为发射电路。电路采用分立器件构成，VT1和VT2以及R1~ R4、C1、C2构成自激多谐振荡器，超声发射器件B被联接在VT1和VT2的集电极回路中，以推挽形式工作，回路时间常由R1、C1和R4、C2确定。超声发射器件B的共振频率使多谐振荡电路触发。因此，本电路可工作在最佳频率上。

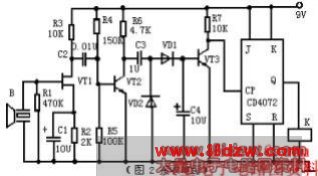

(图2)为接收电路，结型场效应VT1构成高输入阻抗放大器，能够很好地与超声接收器件B相匹配，可获得较高接收灵敏度及选频特性。VT1采用自给偏压方式，改变R3即可改变VT1的表态工作点，超声接收器件B将接收到的超声波转换为相应的电信号，经VT1和VT2两极放大后，再经VD1和VD2进行半波整流变为直流信号，由C3积分后作用于VT3和基极，使VT3由截止变为导通，其集电极输出负脉冲，触发器JK触发D，使其翻转。JK触发器Q端的电平直接驱动继电器K，使K吸合或释放。由继电器K的触点控制电路的开关。
