　　正常工作时输出保持高电平，看门狗输出时，该端输出信号由高电平变为低电平。

2　电路设计
2．1　基本工作原理　　
　　工业环境中的干扰大多是以窄脉冲的形式出现，而最终造成微机系统故障的多数现象为“死机”。究其原因是CPU在执行某条指令时，受干扰的冲击，使它的操作码或地址码发生改变，致使该条指令出错。这时，CPU执行随机拼写的指令，甚至将操作数作为操作码执行，导致程序“跑飞”或进入“死循环”。为使这种“跑飞”或进入“死循环”的程序自动恢复，重新正常工作，一种有效的办法是采用硬件“看门狗”技术。用看门狗监视程序的运行。若程序发生“死机”，则看门狗产生复位信号，引导单片机程序重新进入正常运行。

　　此外，工业现场由于诸多大型用电设备的投入或撤出电网运行，往往造成系统的电源电压不稳，当电源电压降低或掉电时，会造成重要的数据丢失，系统不能正常运行。若设法在电源电压降至一定的限值之前，单片机快速地保存重要数据，将会最大限度地减少损失。

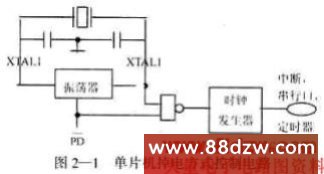

　　单片机的掉电工作方式电路原理图如图2—1所示：当PD设置为1时，激活掉电方式，此时＝0，与非门输出为低电平，时钟发生器停止工作，单片机内所有运行状态均被停止，只有片内RAM和SFR中的数据被保存起来。在单片机系统中可借助于一定的外部附加电路监测电源电压，并在电源发生故障时及时通知单片机（如通过引发中断来实现）快速保存重要数据，且断开外围设备用电电源，使整个应用系统的功耗降到最少。当电源恢复正常时，取消掉电工作方式，通过复位单片机，使系统重新正常工作。



2．2　硬件实现电路图

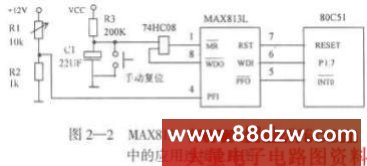

　　图2—2给出了MAX813L在单片机系统中的典型应用线路图。此电路可以实现上电、瞬时掉电以及程序运行出现“死机”时的自动复位和随时的手动复位；并且可以实时地监视电源故障，以便及时地保存数据。

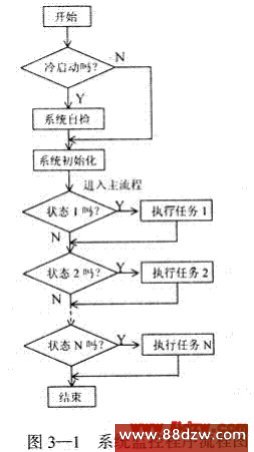

　　本电路巧妙地利用了MAX813L的手动复位输入端。只要程序一旦跑飞引起程序“死机”，端电平由高到低，当
