　　利用TA7335制作调频发射电路，取得很好的效果。电路简单实用，发射频率很稳定，耗电量低，适合业余制作。原电路采用集成块Q5337，现用常见的调频高频头集成电路TDA7335代替。

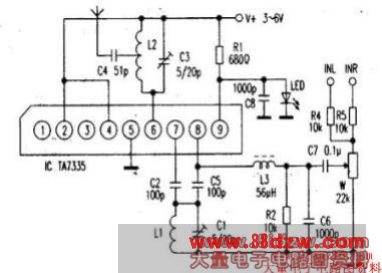

　　TA7335引脚功能如下：1.脚天线信号输入端；②脚接电源；③脚高放输出外接调谐回路；④脚混频器输入端；⑤脚地；⑥脚混频输出；⑦脚内部振荡器外接LC回路；⑧、⑨脚间内部有一只变容二极管。当左右两路音频信号经R4、R5混合输入后，由W调节信号大小，经C7、L3送入⑧脚，使⑧、⑨脚内部变容二极管容量随音频信号变化而变化，从而改变⑦脚外接谐振回路的频率，实现了对振荡器载波的频率调制。⑨脚外接元件为内部变容二极管提供稳定电压。LED兼作电源指示。已调谐振荡信号在内部输入到混频器<这里成为放大器，由⑥脚输出，通过天线发射出去。 实际制作时，L1、12均用,0．5mm漆包线在圆珠笔心上密绕6匝脱胎而成，其中L2在中间抽头。lj为小电感，亦可用lOk电阻代替。天线用软线、拉杆天线均可。
　　电路通电后，微调C1可改变发射频率，调节C3使。发射信号最强、作用距离最远即可，为了减小外界干扰，输入信号线应采用屏蔽线。
