　　无线话筒在市场上随处可见，但是无一例外都是用ＬＣ振荡器或石英晶振电路构成的。众所周知，与非门具有放大（指小信号条件）及倒相的作用，所以只要用三个与非门，首尾相接，便构成一个环形振荡器（或者五个、七个、九个等奇数；级数多则频率低），再配上调频电路，同样也可做成一个无线话筒。
　　７４ＬＳ０４是一块ＴＴＬ集成电路，内有六个单端输入的与非门。笔者用其中三个与非门做成一个振荡器。当电源电压为５Ｖ时其振荡频率约为９０ＭＨｚ，电源电压降低时频率降低；电源电压升高时频率也升高。当然其振荡幅度亦会随之改变，但影响不大。这样，笔者使用改变电源电压的办法来改变频率（即达到调频）。具体做法是用一块音频放大集成电路ＢＡ３２８的输出，作为它的供电电源。

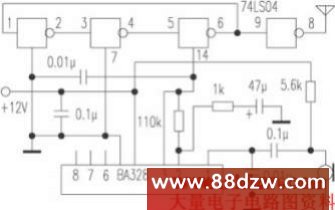

　　ＢＡ３２８是一块录音磁头的放大电路，当用于磁带信号作补偿及均衡时应该在第、脚之间接一个ＲＣ串并网络，但这里是用于线性放大，故只需接一只１００ｋΩ～１３０ｋΩ的电阻即可。ＢＡ３２８输出端（脚）的电压应等于脚（供电）电压的二分之一，若供电电压为１２Ｖ，则应有６Ｖ输出，如果不对，应调整此电阻。另外图中的１ｋΩ电阻是调节放大倍数的，减小它则增益提高。
　　对着驻极体话筒讲话时，输出端（脚）的电压能在５．８Ｖ到６．２Ｖ之间急速变化，此电压送到７４ＬＳ０４的脚上便能使它产生调频信号，再经第四个与非门放大、隔离而送往天线。
　　此无线话筒的供电电压也可改成６Ｖ或１．５Ｖ。另外，它的输出功率较小，读者可增加一级高频放大以改善之。
