2.4GHz无线路由器天线DIY

文章摘要：基于2.4GHz的 802.11b无线协议的理论传输距离约为室内100米、室外300米。但是在实际应用中，由于干扰以及物体阻挡等原因，无线信号的覆盖范围就更为有限。国家对无线局域网设备的发射功率有一定的限制，因此厂商也不可能通过加大设备的发射功率来提供更好的信号强度。如果您想让自己的无线接入点覆盖更为广泛的面积，或是在单一方向拥有更长的数据传输距离，那么为无线设备安装额外的天线则是个不错的解决方法。在市场上我们可以买到一些无线厂商生产的外置天线，不过其价格都比较昂贵。觉得这东西并不是物有所值？那我们就自己做一个，即省了钱又有DIY的乐趣，何乐而不为呢？虽然无线电技术对于很多人来说是非常陌生的，

2.4GHz无线路由器天线DIY,标签：电子小制作,电子制作网,http://www.88dzw.com

　　基于2.4GHz的 802.11b无线协议的理论传输距离约为室内100米、室外300米。但是在实际应用中，由于干扰以及物体阻挡等原因，无线信号的覆盖范围就更为有限。国家对无线局域网设备的发射功率有一定的限制，因此厂商也不可能通过加大设备的发射功率来提供更好的信号强度。如果您想让自己的无线接入点覆盖更为广泛的面积，或是在单一方向拥有更长的数据传输距离，那么为无线设备安装额外的天线则是个不错的解决方法。
　　在市场上我们可以买到一些无线厂商生产的外置天线，不过其价格都比较昂贵。觉得这东西并不是物有所值？那我们就自己做一个，即省了钱又有DIY的乐趣，何乐而不为呢？
　　虽然无线电技术对于很多人来说是非常陌生的，不过这次所制作的2.4GHz天线并不要求您要精通无线技术，除了依照我们所提供的数据外，您只要会用电钻、剪刀、电烙铁就足以应付了。
用罐头盒制作天线－准备工具

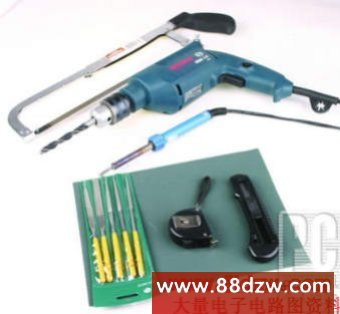

　　工欲善其事必先利其器。我们需要准备的工具有：电钻、锯、电烙铁、锉、砂纸、美工刀。如果没有电钻和锯也没关系，找一把锋利的大剪刀也一样能干活；锉可以用砂纸来代替，200或400目砂纸都可以。电烙铁恐怕是必不可少的工具，如果你实在不想自动动手焊接，那么在卖无线接插件的地方通常都会提供焊接服务，不过手工费可能比你买的配件还要高。

用罐头盒制作天线－准备材料

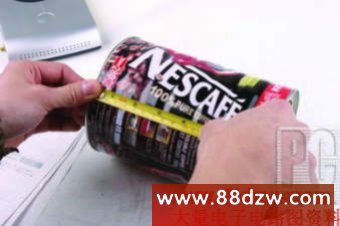

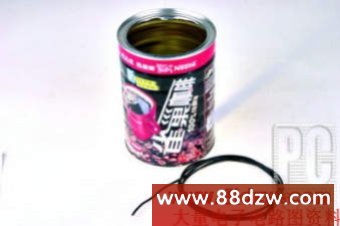

罐头盒子
　　在这个部件的准备上，其实没有什么严格的规格要求。通常情况下，尽量使用长一些和大一些的金属罐头盒。在开始改造前，最好将上面的标签撕掉并清理干净，我们使用的是一个雀巢咖啡的马口铁罐头。

铜线
　　铜线是用来作为天线使用。不用很多，大概有5厘米就足够了。我们使用的铜线是从1平方单只铜电线中剥出来的，正好可以紧密地插入接头中。

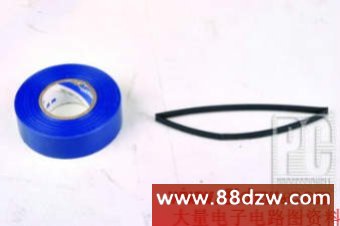

绝缘胶布
　　在天线的制作过程中会将罐头盒截掉一部分，即便使用锉、砂纸打磨后，断口是非常锋利的。使用绝缘胶布将罐头锋利的边缘部分包裹起来，会让你的制作过程更为安全。


馈线
　　天线与无线接入点之间需要使用50欧馈线连接。根据品牌、质量的不同，馈线的价格也相差很多。好一些的大概要80元一米，一般的约40元一米，北京的话在知春路上的电子市场里面可以找到很多销售馈线的摊位。如果天线与无线设备之间的距离较远，那么最好还是买贵点的馈线，其信号损耗会小点。如果买不到馈线，那么也可以使用75欧电视同轴电缆代替，在距离不远的前提下也凑合能用。

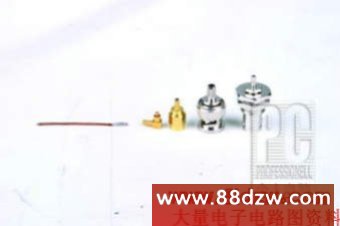

接头
　　我们使用这几个器件连接天线与无线设备。在知春路上的电子市场里可以很容易地买到各种接头。购买时最好把无线路由器的天线带上，当场挑选合适的接头，或者直接带上我们的杂志去按图索骥。

热缩套管
　　使用热缩套管来处理馈线与连接元件的接头会更美观而且牢固一些，不用也没什么关系。
用罐头盒制作天线－步骤
