　　编者按：本文较详尽地介绍了颇有代表性的几款业余情况下容易制作成功的88~108MHz调频广播范围内的小功率发射电路，其中有简易的单管发射电路，也有采用集成电路的立体声发射电路。主要用于调频无线耳机、电话无线录音转发、遥控、无线报警、监听、数据传输及校园调频广播等。
　　单声道调频发射电路

　　图1是较为经典的1．5km单管调频发射机电路。电路中的关键元件是发射三极管，多采用D40,D5O,2N3866等。工作电流为60--80mA。但以上三极管难以购到，且价格较高，假货较多。笔者选用其他三极管实验，相对易购的三极管C2053和C1970是相当不错的，实际视距通信距离大于1．5km。笔者也曾将D40管换成普通三极管8050，工作电流有60--80mA，但发射距离达不到1．5km，若改换成9018等，工作电流更小，发射距离也更短， 电路中除了发射三极管以外；线圈L1和电容C3的参数选择较重要，若选择不当会不起振或工作频率超出88--108MHz范围。其中L1，L2可用0．31mm的漆包线在3．5mm左右的圆棒上单层平绕5匝及10匝，C3选用5-20pF的瓷介或涤纶可调电容。实际制作时，电容C5可省略，L2上也可换成10-100mH的普通电感线圈。若发射距离只要几十米，那么可将电池电压选择为1．5-3V，并将D40管换成廉价的9018等，耗电会更少，也可参考《电子报》2000年第8期第五版(简易远距离无线调频传声器)一文后稍作改动。图1介绍的单管发射机具有电路简单，输出功率大，制作容易的特点，但是不便接高频电缆将射频信号送至室外的发射天线，一般是将0．7--0．9m的拉杆天线直接连在C5上作发射的，由于多普勒效应，人在天线附近移动时，频漂现象很严重，使本来收音正常的接收机声音失真或无声。若将本发射机作无线话筒使用，手捏天线时，频漂有多严重就可想而知了。

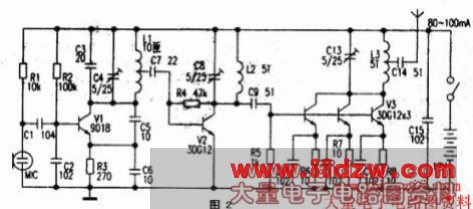

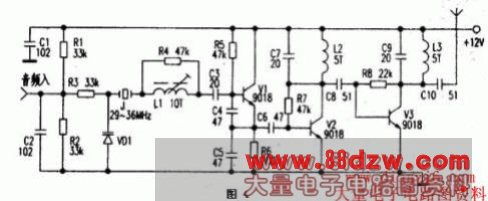

　　图2为2km调频发射机电路。本电路分为振荡、倍频、功率放大三级。电路中V1、C2--C6、R2、R3及L1组成电容三点式振荡器，其振荡频率主要由C3、C4和L1的参数决定，其振荡频率为44~54MHz，该信号从L1的中心抽头处输出，再经过C7耦合至V2放大，由C8和L2选出44~54MHz的二倍频信号，即88-108MHz，，此信号由C9耦合至V3进行功率放大，V3由3只3DGl2三极管并联组成，可扩大输出功率。该电路正常工作时，电流约80-100mA。组成V3的三只3DG12可加上适当的散热片，以防过热。制作时L1~L3用0.31mm漆包线在直径3．5mm圆棒上单层平绕。

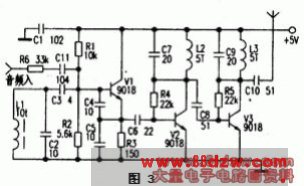

　　图3为一种实用的50m调频型无线耳机发射部分电路。该电路分为振荡和信号放大部分。L1、C2-C5、V1等组成与黑白电视机高频头本振电路类似的改进型电容三点式振荡器，频率稳定性好，长时间工作不跑频，实践证明，业余情况下，采用该改进型的电容三点式振荡器完全能胜任。笔者用电烙铁直接烙焊V1的集电极数秒钟后，在三极管的温度很高的情况下，用普通收音机接收仍很正常，无跑频现象。振荡器的频率主要由L1和C2决定，通过微调L1，可以覆盖88-108MHZ范围。音频信号经R6、C11耦台至V1的基极，V1的e、b极间电容随音频电压的变化而引起振荡频率的变化，实现频率调制。该电路中L，~L3用0.31mm漆包线在中3．5mm圆棒上单层平绕。诵过调整L1匝间间距微调振荡频率，再微调L2、L3的匝间间距以谐振子振荡频率，获得最大输出功率。
