脚输出相同的编码信号。此信号通过VD5027的脚输入，由于VD5027的地址码A0～A7和发射器VD5026的地址码A0～A7相同（都设置为低电平），所以VD5027能对与其相连的编码信号进行正确解码，其结果是能使VD5027的D0～D3输出与VD5026的D0～D3相同的电平，从而完成相应的动作。

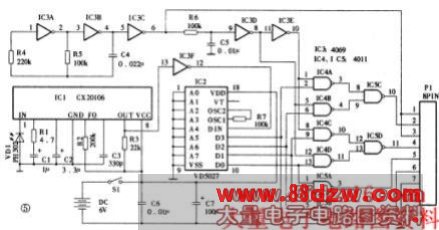

　　IC3为六“非”门集成电路，其中IC3A和IC3B与R5和C4等组成方波发生器，其脉冲频率主要由R5、C4的值决定。R6、C5、IC3D等组成移相电路，移相量由R6、C5的值决定。当脉冲频率调整时，R6、C5的值也应作相应的调整。IC3的各有关脚的输出波形见图6，从图中可以看出，若以IC3的⑥脚输出脉冲为基准，则⑧脚输出脉冲相位超前，脚输出脉冲相位滞后。
　　IC4、IC5为四“非门”集成电路，两者组成控制门电路，其中IC4C、IC4D、IC5D组成光标沿X轴方向移动的控制电路，IC4A、IC4B、IC5C组成光标沿Y轴方向移动的控制电路，IC5A为左键控制电路，IC5B为右键控制电路。
　　P1的①、②脚接鼠标器的Y轴方向原光敏传感器两个光敏晶体管的输出端，③、④脚接鼠标器的X轴方向原光敏传感器两个光敏晶体管的输出端，⑤、⑥脚接鼠标器的左、右键的接点，连接电路如图7所示。

　　下面分别以控制光标沿X轴正方向移动和控制鼠标器左键为例说明这一部分电路的工作原理。
　　当发射器按下S1后，接收器IC2的D0端输出高电平，使“与”门IC4D的脚为高电平，而IC2的D1端为低电平，使IC5D脚为高电平，这样就使从IC4D的脚输入的脉冲信号得以从IC5D的
