红外线遥控鼠标器
[11-21 22:55:27] 来源:http://www.88dzw.com 遥控控制 阅读:8640次
文章摘要:附表按键D0D1D2D3工作状态S11000X轴正方向移动S20100X轴负方向移动S30010Y轴正方向移动S40001Y轴负方向移动S1、S31010X轴正方向移动、Y轴正方向移动S1、S41001X轴正方向移动、Y轴负方向移动S2、S30110X轴负方向移动、Y轴正方向移动S2、S40101X轴负方向移动、Y轴负方向移动S51100鼠标器左键S60011鼠标器右键由表1可以看出,通过按键即可对鼠标器进行各种操作,例如要使鼠标器向左上方移动,可先按S2向左移动,再按S3向上移动,也可以同时按S2、S3直接向左上方移动。红外线接收器电路如图5所示。CX20106是红外遥控接收集成电路,它由前
红外线遥控鼠标器,标签:电子小制作,电子制作网,http://www.88dzw.com附表

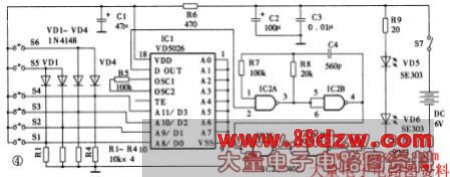

按键 | D0 | D1 | D2 | D3 | 工作状态 |
S1 | 1 | 0 | 0 | 0 | X轴正方向移动 |
S2 | 0 | 1 | 0 | 0 | X轴负方向移动 |
S3 | 0 | 0 | 1 | 0 | Y轴正方向移动 |
S4 | 0 | 0 | 0 | 1 | Y轴负方向移动 |
S1、S3 | 1 | 0 | 1 | 0 | X轴正方向移动、Y轴正方向移动 |
S1、S4 | 1 | 0 | 0 | 1 | X轴正方向移动、Y轴负方向移动 |
S2、S3 | 0 | 1 | 1 | 0 | X轴负方向移动、Y轴正方向移动 |
S2、S4 | 0 | 1 | 0 | 1 | X轴负方向移动、Y轴负方向移动 |
S5 | 1 | 1 | 0 | 0 | 鼠标器左键 |
S6 | 0 | 0 | 1 | 1 | 鼠标器右键 |
由表1可以看出,通过按键即可对鼠标器进行各种操作,例如要使鼠标器向左上方移动,可先按S2向左移动,再按S3向上移动,也可以同时按S2、S3直接向左上方移动。
红外线接收器电路如图5所示。CX20106是红外遥控接收集成电路,它由前置放大器、限幅放大器、带通滤波器、峰值检波器和整形电路等组成。VD1输入IC1的红外信号,经过解调后由⑦脚输出,再由IC3F反相后得到与VD5026
