　　两相(交流)电机有时用作精密唱机的转盘。它是一种低电压型的同步机构。

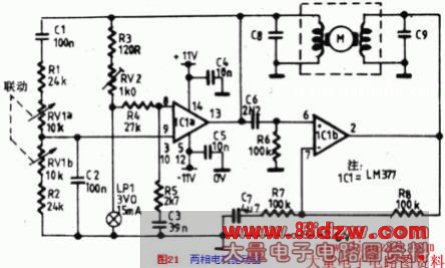

　　图21为两相电机驱动器电路。这个电路能驱动8欧两相电机。每个绕组可达3瓦。频率在45Hz到65Hz。集成电路选用LM377双路3瓦音频功率放大器作驱动。电源用正负11V。

　　电路工作原理。集成电路的左半部分接成文氏桥振荡器，频率可调由RV1调节，频率可变范围45Hz—65Hz。振幅调节由RV2控制，灯泡LP1作稳定振幅用。IC1a的输出一路直接馈送电机的一相绕组。集成电路的另一半IC1b是作为85移相器用。C6、R6是85移相器。但是在60HZ时要乘以一个十倍的衰减因子，所以IC1b要乘以十倍的增益。电路稳定性经去耦网络C3—R4—R5，C4和C5保证。电机绕组与C8、C9所组成的谐振回路，调谐到中间频率值(55Hz)。
