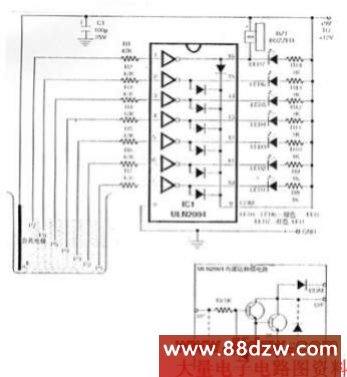

　　这里介绍一种由ULN2004集成电路和探针电极组成的水位检测报警电路，如图1所示。该报警电路，只需稍加修改，即可制作农村家用型水箱自动上水控制器。由于集成电路ULN2004在电子市场上很容易购置（售价7元以下），所以市场上的一种农村水箱自动上水装置，常用该IC制成。
　　ULN2004（IC1）集成电路，其内部是由CMOS器件组成的7通道达林顿矩阵电路，单个达林顿电路如图1的右下角所示。

　　在图1的水塔中，装有P1～P7的电极，各电极分别通过电阻R1～R7与IC1的输入端（通道的1～7）①～⑦脚相连。此外，水塔中有一公共电极与电源+9V相连。IC1的输出⑩～16脚外接有LED1～LED7的发光二极管，作为输出端工作状态显示之用。此外，IC1的⑨脚为供电端（+9V），⑧脚为接地端。
电路工作原理
　　当水塔水位上升，其电极探针P1～P7依次与水接触时，则IC1的输入端⑦～①脚依次变成高电平，接着IC1的输出端⑩～16脚也依次变成低电平，结果LED1～LED7相继点亮，一旦P7与水接触时（最高水位），第16脚外接的蜂鸣器发出响声，提示水塔，水位已到设定点。
　　若把该电路中的电极探针减少，在IC1的输出端外接接口电路驱动水泵，即可制作农村水箱自动上水装置。
