　　管道燃气进入城乡给寻常百姓带来生活便利的同时，也带来了不可忽视的安全隐患。家用燃气报警器应运而生，作为报警器的配套产品——管道切断阀，即可从源头上解决用气的安全问题。
　　实际上，由于民宅早期设计结构不尽合理或不宜破坏原有装修等原因，线控产品的安装多有不便。家用管道燃气安全遥控切断阀可较好地解决此类问题。该阀是管道燃气管路指令执行机构，在管道压力不大于0.3Mpa时，其具有省电、动作灵活、控制可靠、安装使用方便等特点。

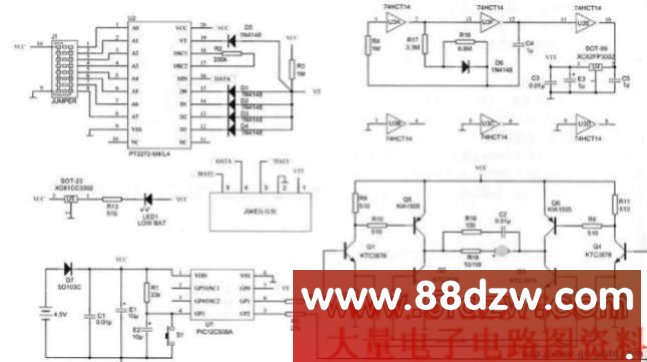

　　由于遥控阀由三节7号碱性电池供电，因此电路的省电设计是其技术的关键所在。电路原理如图所示。ICl2C5O8A)，其休眠工作电流为1μA，U3(74HCTl4)中的三个反相器组成一个多谐振荡器，用于控制无线接收电路分时供电，三极管Q1、2、3、4(KTC3876Y)以及Q5、6(KlAl505Y)组成可靠的推挽电路，使得阀体能够开、关双稳态工作。Hz。其工作原理可表述如下：解码，并与S1预设值相符，即唤醒CPU并发出相应的控制指令，然后CPU重返休眠。LEDISAbledPIN change ?
　　整个电路的控制核心是U1(P
　　采取上述一系列措施后，经合理的程序设计，可将整机平均电流控制在20μA左右，三节普通的7号碱性电池供电可维持工作一年左右。
　　本电路无线接受频点为315M
　　上电后，CPUU1即进入休眠，电池分时给无线接受模块JO4E供电。当收到遥控指令时，通过U2：PT2272-M4/L4


　　附程序清单：
    ; set processor configuration word as
　　; 0000 0001 1010
　　; a) MCLR enab
　　; b) Code protection off
　　; c) WDT d
　　; d) internal RC oscillator
　　list p= 12c508a
　　list r= dec
　　include “d:＼mplab＼p12c508a. inc”
　　vt equ 0 ; pt2272data
　　va equ 1 ; out +
　　vd equ 2 ; out -
　　s1 equ 3 ; button
　　Count_3s equ 08h ; counter 3s
　　flag0    equ O9h ; flagO
　　relay    equ 01h ; 0-- on 1-- off
　　org 0
　　goto start
　　start
　　; initialize and start
　　btfsc STATUS, GPWUF ; wake up from sleep on
　　
　　goto main 1 ;y
　　movlw 0 ; all lo
　　movwf GP 10
　　movlw 00001 001 b ; gpO, gp3 i/ P gp1,2,4,5
　　tris GP I0
　　clrf TMR 0 ; clear tmrO & prescaler
　　movlw 010001 1 1b ; tmrO enable with 1 : 256
　　pre scaler
　　opti on
　　; open valve
　　movlw     20   ; 3s
　　movwf     count_3s
　　bsf GP IO, va ; open valve
　　bcf GP IO, Vd
　　call delay
　　bcf GP IO, va ; disable valve
　　bcf GP IO, vd
　　bcf flag0, relay ; set relay on flag
　　main
　　nop
　　nop
　　sleep
　　nop
　　nop
　　goto main ; n:
　　; sleep wake up* * *  * * * *
　　Main1
　　movlw 0 ; all l0
　　movwf GPI0
　　movlw 00001001b ; gp0, gp3 i/ P gp1,2.4,5
　　0/P
　　tris GPI0
　　clrf TMRO ; clear tmr0 & prescaler
　　movlw 01000111b ; tmr0 enable with 1 : 256
　　pre scaler
　　option
　　btfsc flagO. relay ; relay off ?
　　goto main2
　　movlw 200
　　movwf count_3s
　　main 11  nop
　　nop
　　nop
　　nop
　　nop
　　btfsc GPI0, Vt ; Vt high ?
　　goto main 21
　　nop
　　nop
