工作原理

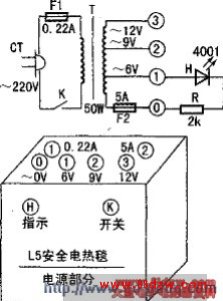

　　文尾图为单人电热毯示意图，下图为简易电源部分。交流市电220伏经变压器T降到6、9、12伏，当电热丝(漆包线)通过香蕉插头、插座，分别接到6、9、12伏不同电压时，电热丝发热同时调节温度。为确保安全，变压器初、次级均装有保险器，K为电源开关,H 为指示灯，R为降压电阻。 电流应为45W÷1 2V(电源)=3．75A.电热丝漆包线的电阻值R=1 2V÷3．75A=3．2Ω。查表(也可用万能表实测)直径0．44mm漆包线的每米电阻值为0．115欧。3．2Q需3．2Ω÷O．115Ω=27．8m长。

制作与使用
　　根据实验，单人电热毯约需耗电小于45W，双人电热毯约需耗电小于90W。按此计算：现为单人电热毯，按45W，通过按下图布线，每根长1．44m×18根=25．92m，余下1米多作为引线。将漆包线用针线固定在毯子、褥子、或布单上。要特别注意：凡是接线头，或线断接线时,都需先刮净拧紧，再锡焊牢固， 否则可能产生火花引起燃烧。
漆包线一般选用直径O．31～0．47mm的，如线太细易断，同一阻值，长度就短了。如线太粗，同一阻值，线就太长，同时线也太硬，使用不便。变压器T输出电压应选在36V以下，确保安 全，一般可选在20～30V.本例选用手边现有的6V、9V、12V变压器。
　　双人电热毯可参照上法计算与制作，只是将尺寸加大，电热线加长，耗电量加大一倍即可。如专用作电热疗器、电热垫，可制作的小些，采用20～30W供电。我曾用它围在腿上、腰上，治疗腿痛腰痛效果很好。 用时，将电热毯铺在床上，上面再铺上一个毯子或褥子，通过香蕉插头插入不同电压插座调节温度。
