　　首先，那十键手柄所要插的不是原手柄的插座，而是占用了打印口，象我又有打印机，又有扫描仪的，要是再加上一个手柄来抢打印口，那我以后就要用什么插什么，太麻烦了。其次，十键手柄还需要下载专门的驱动程序，而该六键手柄不需用什么驱动程序，在DOS下、WINDOWS下都可以即插即用。呵呵，好了，废话少说，下面就是详细内容。

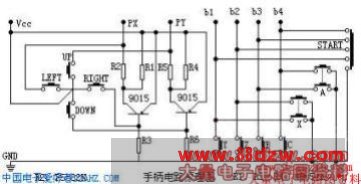

　　 如果你已有了一个世嘉六键手柄的外壳，那么你只需要再找到上图所用到的几个电子元件，它们总价不足2元钱，还有一个就是15针的电脑游戏插头，这东东是用来插在声卡上的游戏手柄插座上，不过它可是很难找到的喔（我到现在都还没找到），它的管脚定义如下：

1：VCC	正 5V
2：BUTTON1 （B1）	按键 1
3：POSITION X （PX）	X 坐标（1P）
4：GND	地
5：GND	地
6：POSTION Y （PY）	Y 坐标（1P）
7：BUTTON2 （B2）	按键 2
8：VCC	正 5V
9：VCC	正 5V
A：BUTTON3 （B3）	按键 3
B：POSTION Y1	Y坐标（2P）
C：GND	地
D：POSITOIN X1	X坐标（2P）
E：BUTTON 4（B4）	按键 4
F：VCC	正 5V

　　工作原理：
　　PX和PY分别管的是1P手柄的X位置（左右方向）和Y位置（上下方向），当它们悬空时，电脑认为没有游戏杆存在；当它们和VCC（正5V）之间接一个合适的电阻时（约80K），手柄的方向键被识别为居中；当它们直接接VCC时，方向键被定义为左（上）；当它们和VCC之间接一个更大的电阻（约130K）时，方向键被定义为右（下）。这样，由PX和PY的不同组合就可定义出方向键的八个方向动作。
　　二个PNP型三极管9015的作用是模拟电子开头，以方向键的左右动作为例，当不按左右键时，9015的B极为低电位，E极和B极之间产生电位差使三极管C极和E极导能，PX即相当于通过R2和VCC相连，使左右方向居中；当按下左键时，PX直接和VCC相连，电脑识别为按下左键；当按下右键时，9015的E极和B极之间电位差很小，三极管的C极和E极之间截止，PX相当于通过R1+R2与VCC相连，电脑识别为按下右键。上下键的工作原理同此。
