笔者在这里介绍一款采用１０英寸扬声器单元制作的三分频音箱。

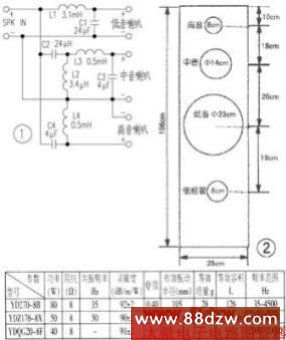

一、材料准备：扬声器均采用国产南鲸牌。低音型号：ＹＤ２７０－８Ｂ（布边涂胶盆８０Ｗ），中音型号：ＹＤＺ１７６－８Ｘ（５０Ｗ），高音型号：ＹＤＱＧ２０－８Ｆ（圆形钛膜４０Ｗ球顶高音）。虽然ＹＤＺ１７６－８Ｘ原先设计用于低音，但由于它的频率上限为７０００Ｈｚ，因此用作中音是完全可行的，而且这种搭配所表现的人声更清晰、自然。图１是笔者根据所用扬声器的具体参数（见表）度身打造的一款三分频器，分频点分别为７５０Ｈｚ、２８００Ｈｚ，衰减斜率为１７ｄＢ／ｏｃｔ?－６ｄＢ　?电感Ｌ１、Ｌ２（３．１ｍＨ）用１５Ａ／２５０Ｖ电源滤波器代用，Ｌ３、Ｌ４（０．５ｍＨ）用?１ｍｍ的漆包线在内径、高、深均为１３ｍｍ的“工”字形塑料骨架上绕１２４匝而成；Ｃ１、Ｃ２（２４μＦ）用２只１２μＦ的捷登ＭＫＰＣＢＢ金属化分频电容并联而成，Ｃ３、Ｃ４（４μＦ）用２只２．２μＦ捷登ＭＫＰＣＢＢ金属化分频电容并联而成；板材为厚度２０ｍｍ的中密度板一张（规格：１２２０ｍｍ×２４４０ｍｍ）；沥青３公斤；铁角板（用来夹持箱体，家具店有售）若干。

二、装配调试：本音箱高、宽、深分别为１０８０ｍｍ×２８０ｍｍ×３２０ｍｍ（有效容积约１００Ｌ），前面板尺寸如图２所示。按照所需尺寸截好板材后再用钢丝锯挖好扬声器孔。对于箱体的组装笔者一贯采用铁角板＋平头螺钉的方法，这样可以完全消除由于箱体安装不牢固而引起的共振现象。箱内的加固木条笔者是用一块倾斜的木板把箱体内部分成两个空间（中高音与低音分开），这种做法不但可以使箱体更牢固、使音质更纯，并能有效地消除因箱体上下底面平行而产生的驻波所带来的能量损失；而且由于倾斜隔板把箱内空间分成两个典型的亥母霍兹共振腔，使箱内的声波产生两次谐振，从而展宽了音箱的频响范围，使低频下限潜得更深，即使不用超低音音箱也能准确地再现那震撼人心的低频效果。

箱体组装完之后再往箱内倒入１．５ｋｇ熔化的沥青把各个缝隙灌实，箱体外表的装饰视个人喜好而定（笔者是前后面喷黑色的亚光漆＜清漆与黑漆１∶１混合＞，上、下、左、右面贴音箱贴面）。倒相管采用直径为８ｃｍ、长为１６ｃｍ（笔者调试时截去１．５ｃｍ）的成品。在装扬声器前应在箱内用白乳胶粘一层０．６ｃｍ～１ｃｍ厚的海绵吸音以改善阻尼系数（具体用量视听感而定）；安装扬声器时最好在扬声器与面板之间加一层橡胶垫（可用旧车胎剪制）。

以上步骤完成之后再往底部嵌入４颗铜脚钉，而后就可以静下来试听，不过在正式使用前最好褒机５个小时。
