笔者利用继电器与集成电路巧妙地设计出触摸式音源切换电路，其电路简单、成本低，而且无音染、失真小，同时可以任意扩展等特点。

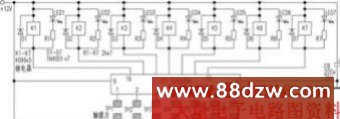

电路如下图，ＩＣ１是一片七通路达标顿管阵列芯片ＵＬＮ２００４，其中脚{1}～{7}是输入端，{8}脚地，{9}脚电源＋Ｖ，{10}～{16}脚是输出端。每个输入端驱动相应的输出端推动继电器工作。当用手指触摸任一输入端的触摸片时，＋１２Ｖ电压通过手指加到该通路输入端，使内部达林顿晶体管导通饱和，相应的输出继电器吸合，切换信号源。本电路可控制七个通道，可切换ＣＤ、ＤＶＤ、ＴＡＰＥ、ＴＵＮＥＲ、ＡＵＸ音源，剩余两个可根据需要来开发；ＬＥＤ１～ＬＥＤ７显示工作状态，Ｄ１～Ｄ７用于继电器断开时保护芯片。须注意触摸片与主片的距离越小效果越好。
