简单易制的uＰＣ１１８５Ｈ功率放大器

文章摘要：uＰＣ１１８５Ｈ是市场比较常见的单列直插１２脚双功放集成电路。该集成电路在电源电压为１３．２Ｖ、负载电阻为４Ω时，每个声道输出５．８Ｗ（ＯＴＬ方式）不失真功率。若接成ＢＴＬ方式，输出功率可达１７Ｗ。μＰＣ１１８５Ｈ不仅输出功率较大，其内部保护功能也比较齐，即使在异常工作条件下也不易损坏。uＰＣ１１８５Ｈ集成电路内部主要保护电路有：１．超压保护电路；２．限流保护电路；３．热保护电路。下图是采用μＰＣ１１８５Ｈ连接成ＢＴＬ方式的功率放大器电原理图。整流二极管选用耐压５０Ｖ以上、电流为１．５～２Ａ品种；变压器功率为４０～５０Ｗ。集成电路应装上散热片。制成后的放大器，采用电视机

简单易制的uＰＣ１１８５Ｈ功率放大器,标签：音响设计,电子制作网,http://www.88dzw.com

uＰＣ１１８５Ｈ是市场比较常见的单列直插１２脚双功放集成电路。该集成电路在电源电压为１３．２Ｖ、负载电阻为４Ω时，每个声道输出５．８Ｗ（ＯＴＬ方式）不失真功率。若接成ＢＴＬ方式，输出功率可达１７Ｗ。μＰＣ１１８５Ｈ不仅输出功率较大，其内部保护功能也比较齐，即使在异常工作条件下也不易损坏。

uＰＣ１１８５Ｈ集成电路内部主要保护电路有：１．超压保护电路；２．限流保护电路；３．热保护电路。

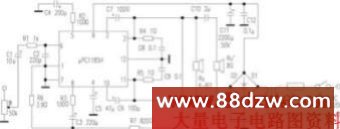

下图是采用μＰＣ１１８５Ｈ连接成ＢＴＬ方式的功率放大器电原理图。整流二极管选用耐压５０Ｖ以上、电流为１．５～２Ａ品种；变压器功率为４０～５０Ｗ。集成电路应装上散热片。

制成后的放大器，采用电视机音频输出插孔的电视伴音作信号源，直推自制倒相式“土炮”小音箱，高、中音明亮不尖，低音浑厚有力，感觉不错。
