一种增大放大器增益的方法

文章摘要：了解有源器件、晶体管的电学要求可以提高放大器的性能。上个月月刊的第二部分指出增加适当的稳定化处理电路可以使二极管在任何条件下都稳定，并且对于源极和负载电阻频率的任何变化都不会产生震荡。第三部分将要指出如何应用单向增益设计方法通过调整晶体管的输入和输出来获得更大的增益。 S参数是一个重要参数，该参数可以用来搜集晶体管数据，然后用这些数据预测性能，设计一个放大器电路。第一部分指出，与Z、Y、ABCD参数不同，S参数的取值不仅依靠晶体管的性能还依靠源极电路和负载电路。因为S参数测量的是发射波和反射波，这种测量主要依靠晶体管、源极和负载电路。(图1) 即使在装置端口没有真实的波导线，我们也可以应用反射

一种增大放大器增益的方法,标签：音响设计,电子制作网,http://www.88dzw.com

了解有源器件、晶体管的电学要求可以提高放大器的性能。上个月月刊的第二部分指出增加适当的稳定化处理电路可以使二极管在任何条件下都稳定，并且对于源极和负载电阻频率的任何变化都不会产生震荡。第三部分将要指出如何应用单向增益设计方法通过调整晶体管的输入和输出来获得更大的增益。

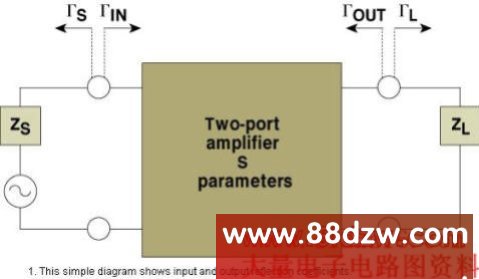

S参数是一个重要参数，该参数可以用来搜集晶体管数据，然后用这些数据预测性能，设计一个放大器电路。第一部分指出，与Z、Y、ABCD参数不同，S参数的取值不仅依靠晶体管的性能还依靠源极电路和负载电路。因为S参数测量的是发射波和反射波，这种测量主要依靠晶体管、源极和负载电路。(图1)
即使在装置端口没有真实的波导线，我们也可以应用反射系数和移动波的概念。假设输入反射系数ΓIN等于S11，ΓOUT等于S22。由于反馈的存在，这些参数可以作如下修正：
对于两端网络，普通传感器的增益可用S21和S12表示，无论是不是晶体管都有如下表达式：


如果S12 = 0，则ΓIN = S11，ΓOUT = S22。此外，如果S12 = 0，则传感器增益变为：

可以被分解为三个独立的增益系数：



方程3中的单向增益(图2)公式要求知道ΓS和ΓL值。最大化GS时，ΓS值选择如下：

然后

类似，最大化GL时，ΓL的值选择如下：
