计算示例
    下面以二阶二分频网络的实际例子来加以说明
    二阶二分频网络的分频点设为fc=800Hz，求分频网络的R、C值。
    计算高、低通滤波器时，它们的截止频率不是fc。对高通滤波器应取fh=fc/1.5=800/1.5=533(Hz)；对低通滤波器应取fL=1.5x800=1200(Hz)。如果电容仍取C=0.01uF，则高通滤波器的Rh为

低通滤波器的RL为

    以上是二阶分频网络中前面一阶网络R、C值(图5)。

    计算后面的一阶RC网络时，R值一般比它前面网络中的R值大(5～10)倍，电容值则小(1/5～1/10)。本例按10倍和1/10计算。后级的R'值对高通滤波器和低通滤波器分别为R'h和R'L：
R'h= 29.8×10=298(kΩ)
R'L= 13.3×10=132(kΩ)
后级的C'值为：
C'=0.01/10=0.001(uF)
    计算的全部结果示于图4中。

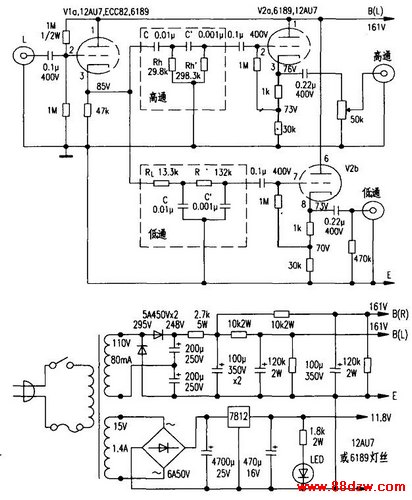

    图5为本分频器一个声道的电原理图，图中的二阶分频网络去掉后面一级RC网络，即为一阶二分频系统。

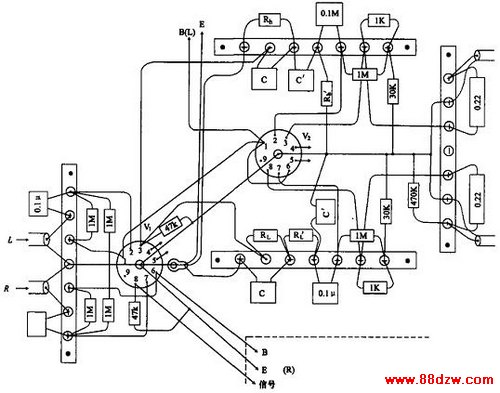

    图7为接线图。

    V1a为输入缓冲级，另一半作R声道的输入缓冲级。V2则作同一声道的输出缓冲级，它的电路与V1稍有不同，即栅极加有来自阴极的自举电压，因而输入阴抗比V1更高一些，这对采用二阶分频时，可减小对分频网络的影响。由于高音扬声器的灵敏度通常总是比低中音扬声器高一些，故高通输出接入了一个50kΩ电平调整电位器，供调整作微调之用，也可直接安装在机壳面板上，以便随时作微调之需。
    本机实测分频点处的衰减幅度约-3.5dB。由于本机无增益作用．插入损失约1.5dB残留噪声约0.16mV．20Hz～20kHz的串音在-80dB以下。

应用
   最后介绍一下本电子分频的三种主要用途。
1．基本用法

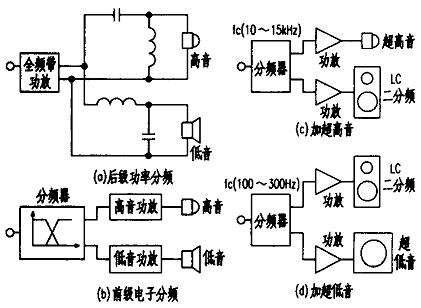

    电子分频的基本用法是取代一般音箱中的LC功率分频，见图8a和8b。为此需要去掉音箱中的LC分频元件，然后用两台功放(也可以是一台立体声功放中的左、右声道直接驱功高音和低音扬声器)．本分频器则用来驱动高音功放和低音功效。此时只要查得音箱分频点．即可计算RC分频网络元件值。此外，音箱最好具备双线分音接线柱，以便驳接。
