使 317稳压器从零伏起调

文章摘要： 用317 制作的稳压器，由于受集成块内电路构成的限制，其最低输出电压为1.25V。而附图所示电路则可以使电压从0V开始调整。 该电路和317 基本应用电路的不同之处是增加了一组负压辅助电源。稳压管ＤＷ正极对地电压为－１．２５Ｖ，调压电位器Ｗ的下端没有接在地端，而是接在稳压管正极，稳压电源的输出电压仍然从三端稳压器的输出端与地之间获得。这样当Ｗ的阻值调到零时，Ｒ１上的１．２５Ｖ电压刚好和ＤＷ上的－１．２５Ｖ相抵消，从而使输出电压为０Ｖ。该电路可以从０Ｖ起调，输出电压可达３０Ｖ以上。

使 317稳压器从零伏起调,标签：电子制作网,http://www.88dzw.com

      用317 制作的稳压器，由于受集成块内电路构成的限制，其最低输出电压为1.25V。而附图所示电路则可以使电压从0V开始调整。

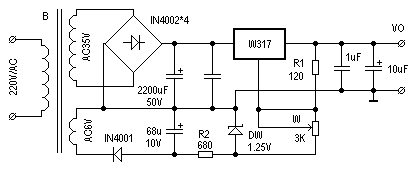

        该电路和317 基本应用电路的不同之处是增加了一组负压辅助电源。稳压管ＤＷ正极对地电压为－１．２５Ｖ，调压电位器Ｗ的下端没有接在地端，而是接在稳压管正极，稳压电源的输出电压仍然从三端稳压器的输出端与地之间获得。这样当Ｗ的阻值调到零时，Ｒ１上的１．２５Ｖ电压刚好和ＤＷ上的－１．２５Ｖ相抵消，从而使输出电压为０Ｖ。该电路可以从０Ｖ起调，输出电压可达３０Ｖ以上。
