三端并联稳压器TL431应用技巧,标签:电子制作网,http://www.88dzw.com 设置电路并不太困难。我们选择电阻器Ra和Rb来设置峰值充电电压(Vaux_peak)
选择电阻器Rc来降低并联电压,使之低于额定的Vaux电压(Vaux_nominal),该额定Vaux电压由辅助绕组提供
电容器C设置自举时间(Tboot)
低功耗PWM偏置电源:

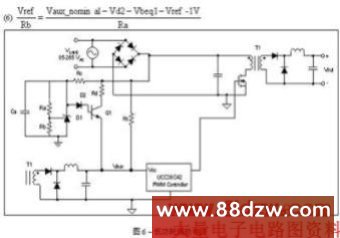

在某些电源中,PWM由类似图4所示电路的辅助绕组供电。这种电路的问题在于,在轻负载工作情况下,辅助绕组中存储的能量不足以给IC供电。电源的工作情况甚至会变得难以估计,因为PWM将不断开关。图6所示的电路给出了解决这种问题的办法,即采用串联旁路稳压器,在轻负载条件下启动,而在偏置绕组可以为PWM控制器供电情况下关闭。
通过电阻器Rd的Ra以及二极管D1、D2,再加上晶体管Q1,它们构成了低功耗偏置电源。低功耗偏置电源根据设置可调节电压,使其高于PWM 的关闭电压,又低于辅助绕组的额定电压(Vaux_nominal)。这就使晶体管Q1能作为二极管或电路发挥作用。如果PWM由辅助绕组供电,那么 Vaux电压将反向偏置,关闭晶体管Q1而节约能量。如果由于能量不足Vaux电压下降,那么Q1就会变成正向偏置,以向PWM控制器提供必需的能量。
设置低通串联旁路稳压器并不困难。电阻器Rc的大小应刚好可以向D1提供偏流,电阻器Rd的大小应刚好可以保证晶体管Q1不超出其SOA的范围,而电阻器Ra和Rb的大小则应能够调节低功耗串联旁路稳压器的电压。这种低功耗串联旁路稳压器提供的电压应设置为高于控制IC的启动电压,并低于辅助绕组提供的额定电压(Vaux_nominal)。
以下方程式用于调节由Ra和Rb构成的电阻分压器。Q1发射极处设置的电压应低于变压器T1二级绕组提供的额定辅助电压(Vaux_nominal)。Vref是并联稳压器D1的内部参考电压。Vd2和Vbeq1分别是二极管d2和Q1基射极电压的压降。
总结:
类似TL431的三端并联稳压器在许多应用中都大有用处。这种三端子器件既廉价,功能又很多样化。这种稳压器经过配置,可在开关电源中实现多种功能。这种器件可用作基准精确度,也可作为廉价的运算放大器以进行反馈控制。这种稳压器还可用于电源的快速自举,这与传统的方法不同。并联稳压器与NPN 晶体管配合使用,还能实现低功耗偏置电源,在轻负载条件下启动,而在辅助绕组能够为PWM提供足够电力的时候关闭。
