摩托罗拉168VA手机的汽车充电器
市场上有一种适合摩托罗拉168VA手机的汽车充电器,体积小巧,可直接插在汽车点烟器插座内使用或充电。由于未附电路图,给维修带来不便。经实测电路图,供维修时参考。

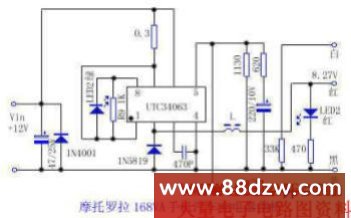

图中UTC34063为八脚双列直插式IC,是单片升、降压直流转换控制IC。该IC内部有温度补偿器、比较器、大电流输出开关等单元。振荡频率为100KHz。实测数据如下表。
脚号 .....在路电阻值 ......电压(V)
......红测(KΩ) 黑测(KΩ)
1 ......4.1 ......8.2 .......12
2 ......0.8...... 7.8...... 8.28
3 ......5.8 ......22 .......0.65
4 .......0 ........0......... 0
5 .......1........ 1 .......1.26
6 ......4.2 ......8.2 .......12
7 ......4.2 ......8.2 .......12
8 .......5........ 10 ......10.6
注:(1)在路电阻用500型万用表实测;
(2)电压值为输入直流12V,空载状态用DT890C+数字表实测
