一、电路IC介绍
      TEA1062是飞利蒲公司生产的专用电话集成电路，为双极型，片内包含通话所需的全部电路及拨号接口电路，最低工作电压为1.6V。管脚排列如下：
1脚：正线路脚，进入该脚的最大电流不得大于140mA，最高电压不能超过12V；
2脚：送话放大器增益调节脚；
3脚：送话放大器增益调节脚；
4脚：受话放大器输出脚；
5脚：受话放大器增益调节脚；
6脚：送话放大器反相输入脚；
7脚：送话放大器同相输入脚；
8脚：稳流器脚；
9脚：负线路脚；
10脚：受话放大器输入脚；
11脚：双音多频信号输入脚；
12脚：静噪输入端；
13脚：正电源去耦脚；
14脚：稳压器去耦脚；
15脚：自动音量调节控制输入脚；
16脚：直流电阻调节脚。


二、工作原理

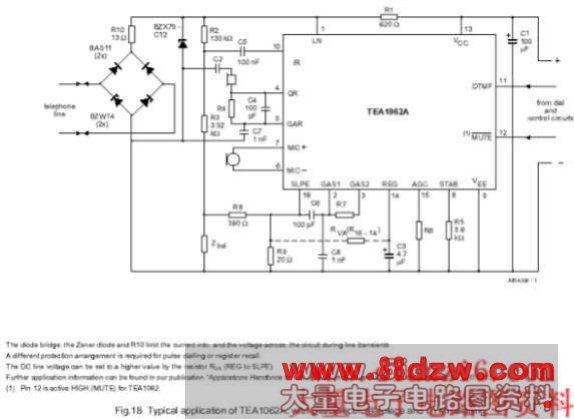

      1.直流通路：R10为限流电阻，C12为限压保护二极管；13脚(Vcc)的电压是通过分压电阻R1从线路上得到的，为了使该脚的电压稳定平滑，外接了一个容量较大的电解电容C1下地。该脚的电压除了提供给IC内部电路外，还为驻极体送话器MIC1供电。
       总结为：线路电压→IC第1脚→16脚→R9→地
      另一路为：线路电压→R1→13脚→IC内部电源和基准电路→地
       2.送话通道：驻极体MIC1输出的送话信号进入第7脚经内部放大后从1脚送至线路。送话放大器的输出电平与第2、3脚之间的电阻R7的阻值成正比。
       3.受话通道：从线路经R2、C5进入第10脚，内部放大后，由第4脚经R4、C4到达受话器S，经过电声转换还原为声音。
       相关元器件的作用：受话放大器的增益与R20的阻值成正比，C12为耦合电容，C8抗干扰电容，C10防高频自激电容，R22消除受话器的感性失真。
       4.消侧音电路：由R1、R2、R3、R7、R8、R9、Rva、C3组成。侧音的定义：对送话器讲话时，在自己的受话器中听到很响的自己讲话的声音。影响：使讲话人心烦、听觉疲劳；迫使讲话人降低讲话音量，从而影响通话质量。
       5.静噪电路：12脚为静噪输入脚，当该脚输入高电平时，发送和接受通道被断开，起到静噪发送和接受的作用。该脚输入低电平时，发送和接受通路被接通，可以进行正常的通话。该脚由拨号电路的静噪部分控制，只是在发码时将12脚控制为高电平。
      6.其它电路：第11脚的拨号接口电路本机未用，而直接将其接地。第15脚为自动增益调节脚，改变该脚下地电阻R6的阻值，可以调节发送和接受在长短线情况下的灵敏度差异。

三、故障维修

        1062各脚电压如下表：

管脚	1脚	2脚	3脚	4脚	5脚	6脚	7脚	8脚
电压	5V	1.9V	1.9V	1.8V	1.8V	1.8V	1.8V	0V
管脚	9脚	10脚	11脚	12脚	13脚	14脚	15脚	16脚
电压	0V	1.35V	0V	0V	3.6V	1.9V	0.7V	0.7V
