    此外，高频功率管是否选用频率越高越好呢?例如有些爱好者乐于采用象2SC1971，2SC1972等高达175Mt{z的VHF频段的管子，笔者不推荐使用频率过高的功率三极管，第一是因为这样的管子价格相当昂贵。第二是频率过高，电路反而容易自激，不易于调试。笔者就遇到这样的问题，在台式机中使用2sc1969，电路工作相当正常，功率也可达到8w左右，都使用了很长时间。后改为2sc1971，电路却严重自激，花了很大的功夫，采取了很多措施才能以解决，实际输出功率与2SC1969基本无异。
    除了晶体管外，石英晶体的频率一定要选用准确，频率偏差将明显影响着通话距离，调试部分我们将会说明。高频部分的线圈匝数己在电路图中标明，可在高频磁芯或中周磁芯上用φ0.17—0.35mm漆包线绕制，LI，L2线径需大些，因为它们亦是载频功率的传输回路，中频鉴频线圈用现成的455kHz(或465kHz)中周代替即可。
    其它元件没有特殊要求，阻容件的选用与接收部分一样。

四．装配与调试
    对讲机的装配方法与一般无线电整机的装配方法差不多，应当注意的是，元器件的引脚应尽可能的短，以便紧贴印刷板，引至天线座的连线也应尽可能的短，否则输出功率也会明显下降。如果输出端离天线座距离较远，一般来说大于1Omm就应当采用50同轴电缆连接。
    元件的布局，PcB的走线是业余制作的关键，如果乱走一通，调试中会出现许多不可预见的问题，级间的串扰、耦合、自激，而这些问题也许还不能通过其他方法解决，最后不得不重走一遍PcB，重新装配，重新调试，走许多弯路。高频板的PcB走线原则大致是：每一级均需尽可能放一块(一个区域)，同时工作的电路，大功率的输出级应尽可能远离小信号电路，级与级之间需采用大地线包围结构，巧妙地利用中周等铁质屏蔽罩隔离级间电路，可能的话，小信号(特别是接收部分)还需要安排屏蔽罩，并可靠接地。有一点非常重要，中频谐振线圈T2必须紧靠Icl的第8脚，如果走线过长就会出现灵敏度很低，并可能带来其他自激等问题，同样道理，中频滤波器CRF1也必须紧靠IC1。EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB布局时绝不能忽略这一点。
    PcB元件的布局不要单纯追求美观工整，应以其能可靠工作为原则。当然既能保证电路可靠稳定地工作又可使元件布局美观漂亮，乃高手也!

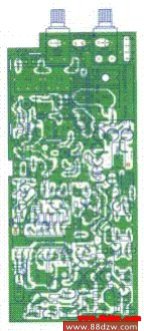

    下图是笔者其中一款对讲机的PcB走线图，当然是经过N次修改完善后的作品，有兴趣不妨看一下，仅供参考，相信对初学者还是有所帮助的。

    整机的装配结束后，应仔细检查无误后方可开机调试，这四份电路的直流工作点是无须调整的，它们的工作状态，己在设计时予以充分保证，可检查一遍电压点，相差不多即可。无线对讲机的调试一般需借助仪器，以保证其性能指标，调整时所需的仪器一般有以下几种：
    1．高频信号发生器    (如xFG一6型)
    2．示波器    (如VP52 04型40MHz)
    3．数字频率计    (如cFc一8450型，0—1000MtIz)
    4．功率计    (如Gz一3型)
    5．直流稳压电源    (如wYJ－30V／5A型)
    6．万用表    (如MF一47型，如有数字表Fluke一87等高档仪表配合最佳)
