  如图制作的衰减器能在很宽的频率范围内工作,阻抗约75欧姆。

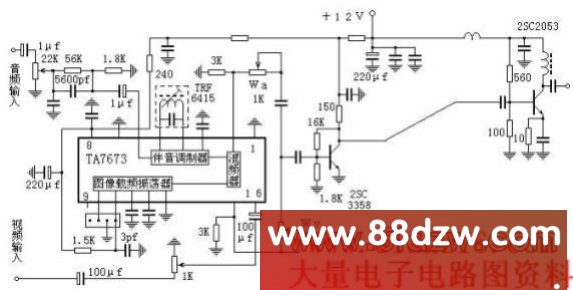

  做好了衰减器,就可以将电路板按下面的电路图补齐了。


  这一步的主要工作是调整功放级的上偏置电阻使发射极电压为1V,若是您懂得一些晶体管电路,通常这一步不会遇到什么困难。

  根据经验,假如你做的是低频道,如1-频道或2频道,调试到此也就基本上结束了,一个2SC3358推动发射管总增益足够,因为发射管2053在1-2频道的增益也很高,做好了能在30分贝左右,3358则近40分贝,在此频段增益不是问题,难点是防止自激。防自激的主要手段是衰减信号,降低增益。

  在6-10频道,需要再加上一级放大,如下图。

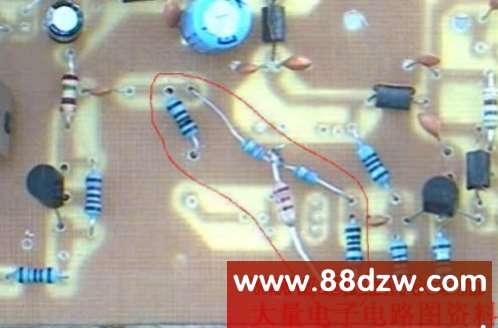

  加了这级放大工作在6-10频道应该可以,但工作在6频道以下则嫌增益过高,因此用图中虚线内的电阻来衰减信号,在3-5频道有可能单用此电阻还不能有效地遏制其增益(同时还得考虑匹配等因素),则需要配接更合理的衰减器,下图便是一例(3频道)。
