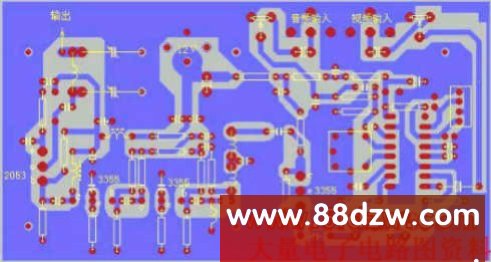

适合初学者自制的100mw电视发射机,标签:电子制作网,http://www.88dzw.com电路板如下图。
这款小发射机非常适合电子类学校提供给学生实验,以提高动手制作能力。
![]() | pcb |
可以点击这里下载,下载以后可以用DOS版的protel打开,也可以用windows版的protel打开(例如protel99)。
完全照图安装,可将二次谐波抑制在低于主波40-50分贝的水平,但是整机调试难度不小。
若是想简单一些可按下图修改制作,焊接无误就行,安排初学者做了几块,很容易成功。
去掉滤波电路以后,二次谐波只能达到低于主波20分贝的水平,但是工作稳定可靠。
实 践 篇
这款100mW发射机板完成以后,我们又找了5位学生朋友来做实验,一人做一块,主要是想通过实践来确认一下这块板的制作难度。
由于志愿实验者都是没有制作经验并且也不全爱好电子技术,我们将这块电路板分成几个步骤来做。
第一步

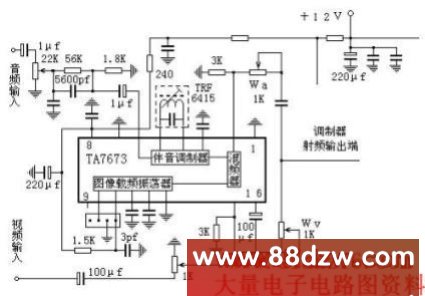

安装调制部分,将下面电路图中的元器件焊好。
1.测TA7673的11脚电压应为3.8V左右。
2.将电视机的射频输入端(天线端口)连接调制器的射频输出端,电视机应该能接收到射频信号,屏幕显示非常纯净的白光栅。注意:天线口应有隔直功能,假如没有应串接电容隔直。
3.输入AV信号,调各可调器件使音像具佳。
这一步将决定将来音像的基本质量,要反复调整以达到满意的声像效果,同时也应该在这一步摸索一下图像调制度对画面的影响,伴音载频电平高低对画面的干扰等等,积累一些必要的经验。
第二步

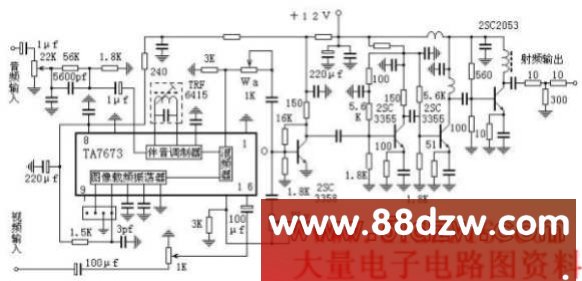

完成板上增益级的焊接安装,如下图。
这一步的工作比较简单,却很重要,是整机增益最高的一个环节。通常只要2SC3355的集电极电压在6-8V间,电路便能很好地工作。
这一级应选用质量较好的管子。
第三步
这一步将使功率输出级的2SC2053投入工作。由于调制级经两级放大以后其输出电平又可能达到100dBuV以上,有些自动增益调整量不大和输入电路动态范围不足的电视机可能出现同步不稳,因此应在2SC2053的输出和电视机之间插入一个衰减器,可如下图制作。
