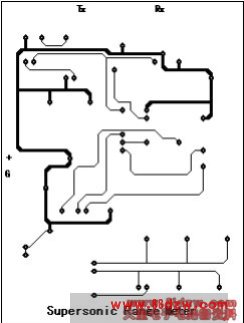

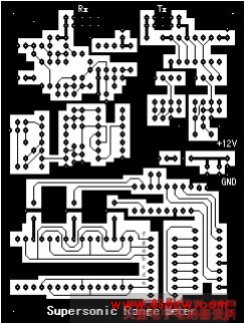

三、印刷电路板


四、调试
1 调整发射接收电路
    把IC1从插座上拔下，并短接IC1插座的1和3脚，这时IC2的4脚应为高电平，并会持续发出高频载波信号，频率约为40KHz，此时可用示波器监测IC4的1脚信号。让超声波探头朝向一面墙，使发出的超声波返回而被接受器检测到，同时用示波器检测IC4的1脚信号，慢慢调节VR1，使IC4的1脚输出信号最大。 断开IC1插座的1和3脚短接线并插上IC1，此时再用示波器监视IC4的1脚信号，应能看到超声波脉冲串。

2 调整误检测电路

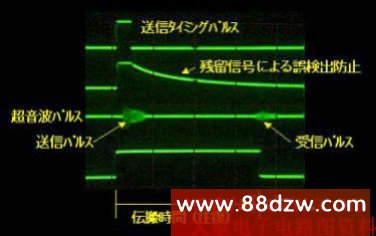

    通常该部分电路不需要调整，但如果发现测量几米外的物体，电路始终显示为0.40，这表明该仪器受到自身发出的检测脉冲干扰。这时我们需检查或稍许增多C11的容量，说明第1条线测得于IC6的第1脚，第2条线测得于IC5的3脚，第3条线测得于IC4的1脚，第4条线测得于IC6的10脚。

3 调节计数电路脉冲频率
     让电路板垂直于墙面1m处，调节VR3在中间位置，再调节VR2使显示1.00，但在环境温度改变时，一般需再次调节VR2，校准测距仪。

4 关于短距离的测量
     当我们将测距仪逐渐靠近被测物体，最终读数显示在34cm左右。因为这个电路C11取值为0.1uF，由于防误检测电路的保护作用，所以最小测试距离限制为34cm左右，如要进一步缩短测试距离，由前面分析可知，我们必须让发出的测试脉冲宽度更窄，同时减小防误检测电路C11的容量。但由于超声波发射器的输出功率有限，如果缩短测试脉冲时间，意味着减小了测试脉冲的输出功率，在测试距离增加时，会使反射回来的信号很弱，造成仪器在长距离测量时受到影响。

5 关于长距离测量
长距离测量由于各种因素的影响会困难一些。有几点测量时我们必须注意：
1）被测目标必须垂直于超声波测距仪。
2）被测目标表面必须平坦。
3）测量时在超声波测距仪周围没有其他可反射超声波的物体。
由于发射功率有限，测距仪无法测量10m外的物体。
