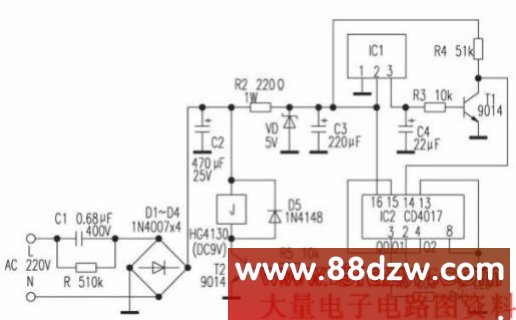

    该遥控开关的特点是不需要专用遥控手柄，可用家用的彩电遥控器进行遥控操作，能非常方便地对家用电器实行开、关控制，遥控距离可达六、七米。电路原理如下图所示。

     图中IC1为彩电遥控接收头，1脚为地，2脚为+5V电源端，3脚为信号输出端，未接收到信号时为+3.6V左右，接收到信号时为0V左右，IC2为CD4017十进制计数/译码集成电路。
     交流220V电源经降压、整流和滤波后得到的直流12V电压作为继电器的工作电压，+12V再经R2限流，VD稳压后得到+5V为电路其他部分供电。静态时，T1导通，IC2的状态为Q0=1，并保持不变，指示灯LED点亮。当按下遥控器的任一按键时，IC1的3脚输出一串低电平脉冲，经C4平滑后，T1由导通变为截止，IC2的脚输入一正脉冲，Q0=0，Q1=1，T2导通，J吸合，被控制的家用电器得电工作。再按一次遥控器时，Q1=0，Q2=1，由于Q2端接IC2脚，使IC2复位，Q0=1，因此J失电，被控制得电器断电。
