    在互联网遍布各个脚落的地球村时代，网络改变了人们传统的生活方式。现在计算机技术突飞猛进，宽带已走进千家万户，网络接入可以采取多种方式，如单位局域网、ADSL、ISDN、MODEM、电力载波宽带等等。最常用的连接媒介还是五类双绞线，现已被网络工程普遍采用。我们组建网络时常要用到RJ45接头，用压线钳作各种规格的接口，如图1所示。接口的好坏很重要，它影响网络连接成功与否。网线作好后，常用网线测试仪进行测试。这里介绍一种简单的网线测试器的工作原理，大家可以DIY。


    该网线测试器分两单元：一部分是发送单元，采用一块9V叠层电池进行供电，并有电源开关和绿色的电源指示灯。另一部分是接收单元，有5个发光二极管指示网线连接状态。电路如图3所示。

1. 发送单元

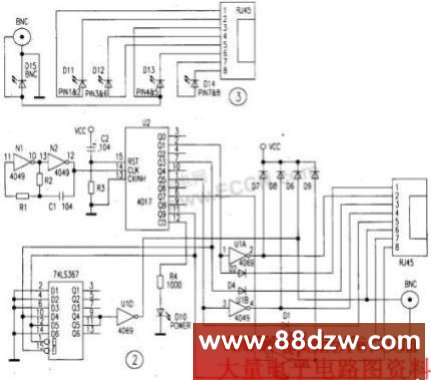

    电路原理如图2所示，采用3片集成电路和少量外围元件组成。CD4069是六反相器，组成多谐振荡器和LED驱动电路，CD4017是十进制计数器脉冲分配器。分配给网线合适的测试脉冲，74LS367是六总线驱动器，协助产生网线测试脉冲。


2. 工作原理
    在图2中，CD4069内部的两个反相器N1、N2和R1、C1、R2构成正反馈网络，组成多谐振荡器，产生矩形脉冲。脉冲信号加到十进制计数器／脉冲分配器CD4017的⒁脚(CLK端)，CD4017的⒂脚(RST端)加电时复位，⒀脚(CKINF1端)接地，对输入的脉冲记数。从Q1、Q3、Q5、Q7、Q9及CO输出脉冲信号，QI输出的脉冲加到D2正极，使D2导通。Q1的脉冲信号同时加到CD4069 (U1A)的①脚，使它的输出端②脚变成低电平，电流经D2、发送单元接口RJ45的①脚、被测网线、接收单元接口RJ45的①脚、D11、接收单元 RJ45的②脚回到发送单元。如果D1 1点亮，表明①脚和②脚的网线是通的。Q3输出的脉冲加到D4正极，同时加到六总线驱动器74LS367的⒂脚(E2端)和D4端，信号经74L- S367从Q4输出高电平，经4069的U1D倒相使发送单元的RJ45的⑥脚变成低电平，电流经发送单元③脚、被测网线，输出到接收单元，经过D13，接收单元⑥脚，对网线的③和⑥脚进行测试。同样道理，从Q5脚输出的脉冲加到D1正极和CD4069(U1B)的③脚，CD4069(U1B)的④脚输出低电平加到RJ45的④脚，完成对④脚和⑤脚网线的测试。Q7输出的脉冲加到D3正极和CD4069(U1C)的⑤脚，完成对⑦脚和⑧脚网线的测试。

    如果网线连接错误，流过的回路发生变化，发光二极管点亮状态发生变化，因此可确定连接模式正确与否。如果测试的是BNC接口，Q9输出的脉冲加到 D5正极和74LS367的D5和E1端，Q5输出高电平，经4069(U1D)倒相加到BNC的另一端，对BNC接口进行测试。4017的CO端同样会输出脉冲经R4加到DIO，电源指示灯闪烁。

3. 测试结果
    D11表示RJ45的①和②脚的状态，D12表示RJ45的④和⑤脚的状态，D13表示RJ45的⑨和⑥脚的状态，D14表示RJ45的⑦和⑧脚的状态，D15表示BNC的状态。网线正常时，LED为绿色；开路时，LED灭，根据LED点亮时序可以确定网线连接状况。
