    改变超线性接法位置，可以获取不同的帘栅负反馈量的大小。通过试听，确定出超线性最佳抽头SG1、SG2位置。本机EL34屏流调到33mA，其屏压均为240V，输出变压器初级SG1、SG2抽头在6-7端子上，试听起来胆昧很好。

    (四)大环路负反馈的调整
    第一级SRPP电路的阴极分压电阻与末级输出变压器的输出一端之间，增加R17=5.1K 0.25W，则是大环负反馈电阻。因为电子管放大电路反馈的是电压，负反馈量不宜过大，一般为6dB左右，本机负反馈量调到4.7dB。整机有了大环负反馈后，会减少谐波失真，使频响展宽，听感较好。调整方法，主要是改变负反馈电阻R17阻值大小。反馈量的大小，根据放音效果如音场、定位、人声的甜美、音乐感来确定，以耳听满意为准。
    如果负反馈电路刚一接通就发出叫声，这是负反馈的极性接反了，只要将负反馈的连接线改接在输出变压器的另一端上，此端改为接地即可。有的负反馈回路并联一只小电容，这只电容如果数值选择不当，可能会引起失真或自激，因此，发现此现象时，干脆去掉小电容。

    (五)整机测试

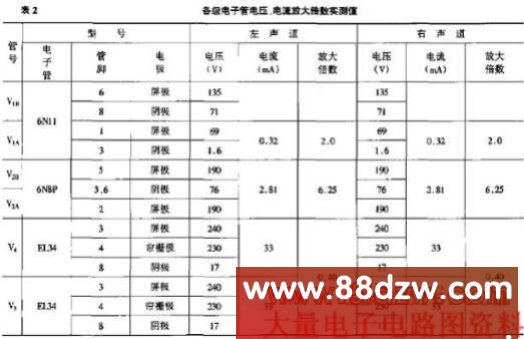

    各级放大电路调试完后，输出端接8Ω假负载，输入端输入1kHz、200mV正弦波信号，调整音量电位器音量，在各级屏极用SR8示波器，观察输出信号为最大不失真输出电压波形条件下，测量各级电压放大倍数。各级电子管电压、电流、电压放大倍数测试结果见表2。
